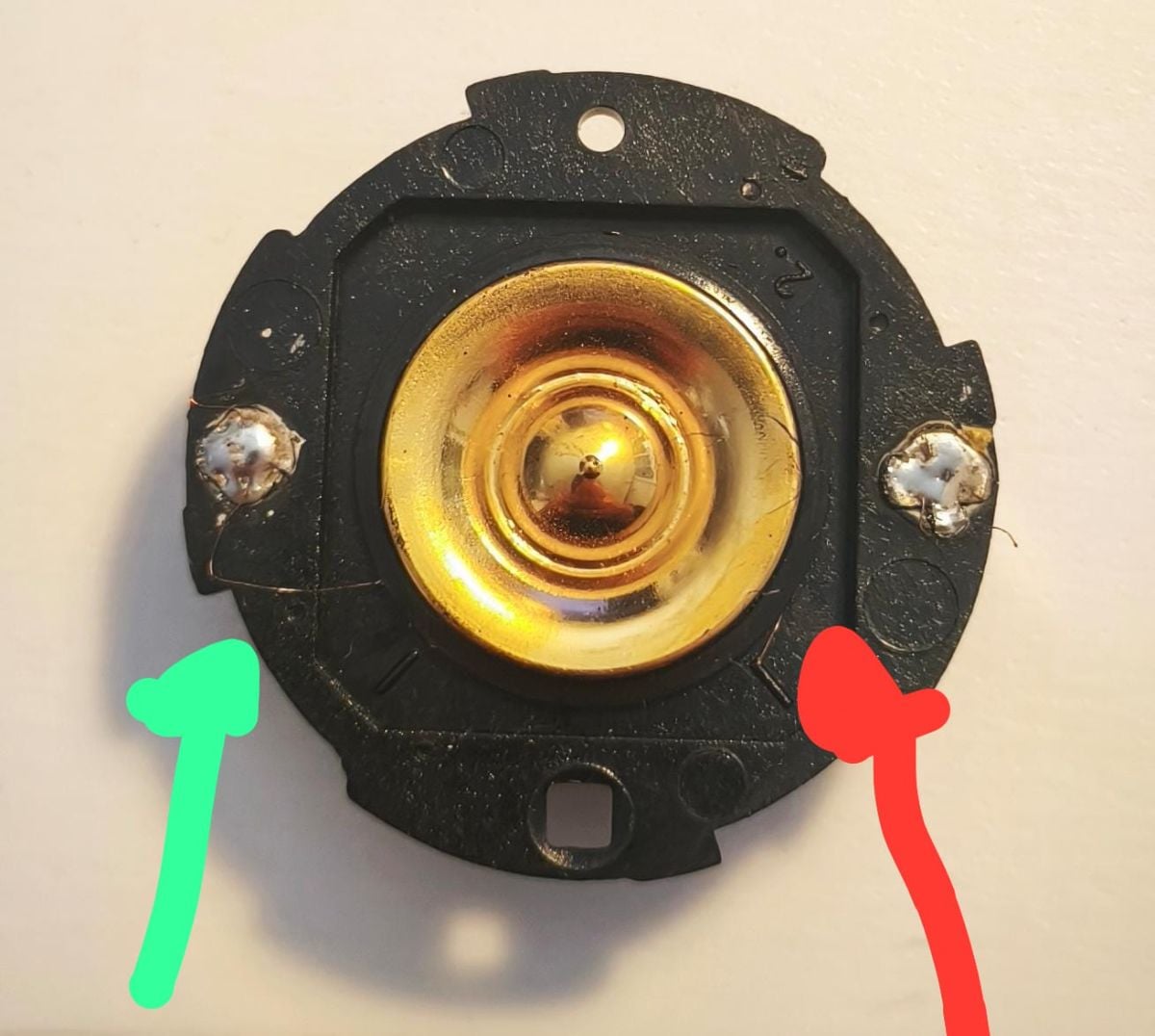

Hola, Maty. Voy a echarle a un vistazo a lo que me has mandado. Al desmontar los tweeters de la carcasa, me he dado cuenta de que hay un hilo muy fino que va de cada borne a la membrana dorada, pero en los dos pasas lo mismo: uno de los hilos está cortado. Entiendo que por eso no funcionan (he adjuntado la foto de uno, pero el otro está igual). No sé si esto es reparable o es mejor mirar un reemplazo. Muchas gracias por todo.
Es reparable pero requiere cierta habilidad al ser tan pequeñín.
Reparación tweeter Infinity
Si, había visto ese vídeo, pero no sé si me atreveré, jejeje. Lo llevaré a un sitio donde reparan equipos, a ver qué me dicen. Muchas gracias, Maty, como siempre, por toda la ayuda y consejos. Siento darte tanto la lata. Un saludo.
Ya contarás. Y no tengas reparo en preguntar.
Saludos tarraconenses -
Hola Maty. Al final, no me pueden reparar mis tweeters, por lo que estoy pensando en comprar los Audax. Al añadirlos al carrito de compra, en la web me remiten también a este modelo: https://en.toutlehautparleur.com/dome-tweeter-audax-tw010f1-8-ohm-0-39-inch-voice-coil-60-69-7-mm.html
No sé si éste es más adecuado, o mejor compro el que me recomendaste.
Muchas gracias.
F1, según Grok es la versión especial del tweeter Audax para tus altavoces Infinity. ¡No necesita añadir pad resistivo alguno!
Grok:
.
1. Calidad del tweeter (basado en la hoja técnica que has enviado)
Fabricante: Audax (Francia) – uno de los mejores fabricantes europeos de los 80-90. Estos tweeters pequeños de cúpula eran usados en marcas high-end.
Construcción:
Cúpula de 10 mm (0,39") con suspensión activa y balanced drive.
Bobina de voz de 10 mm (Re = 5,5 Ω).
Imán compacto de 29 × 5 mm (eficiente y ligero).
Manejo de potencia: 25 W nominal (más que suficiente para tus cajas, que recomiendan 10-75 W).
Sensibilidad: 90 dB exactos (el dato oficial de Audax coincide con lo que Infinity usaba de fábrica).
Respuesta en frecuencia: Muy lineal desde ~3 kHz hacia arriba (ver curva). Tiene un pico suave en la zona alta pero nada agresivo. Perfecto para cruce a 3,9 kHz como llevan tus Reference 11 mk II.
Conclusión sobre calidad: Es un tweeter de muy buena calidad para su época y tamaño. Suena limpio, detallado y con buena dispersión. No es un tweeter barato de hoy en día; es el original de gama alta que Infinity eligió.
.
2. Compatibilidad con tus Infinity Reference 11 mk II
Es perfecta y sin modificaciones.
Es la versión especial TW010F1 que Audax fabricó exclusivamente para Infinity (la que tiene 90 dB en vez de los 91 dB del TW010I1 normal).
Por eso tu crossover original no lleva ningún resistor de atenuación: Infinity ahorró componentes usando esta versión de menor sensibilidad.

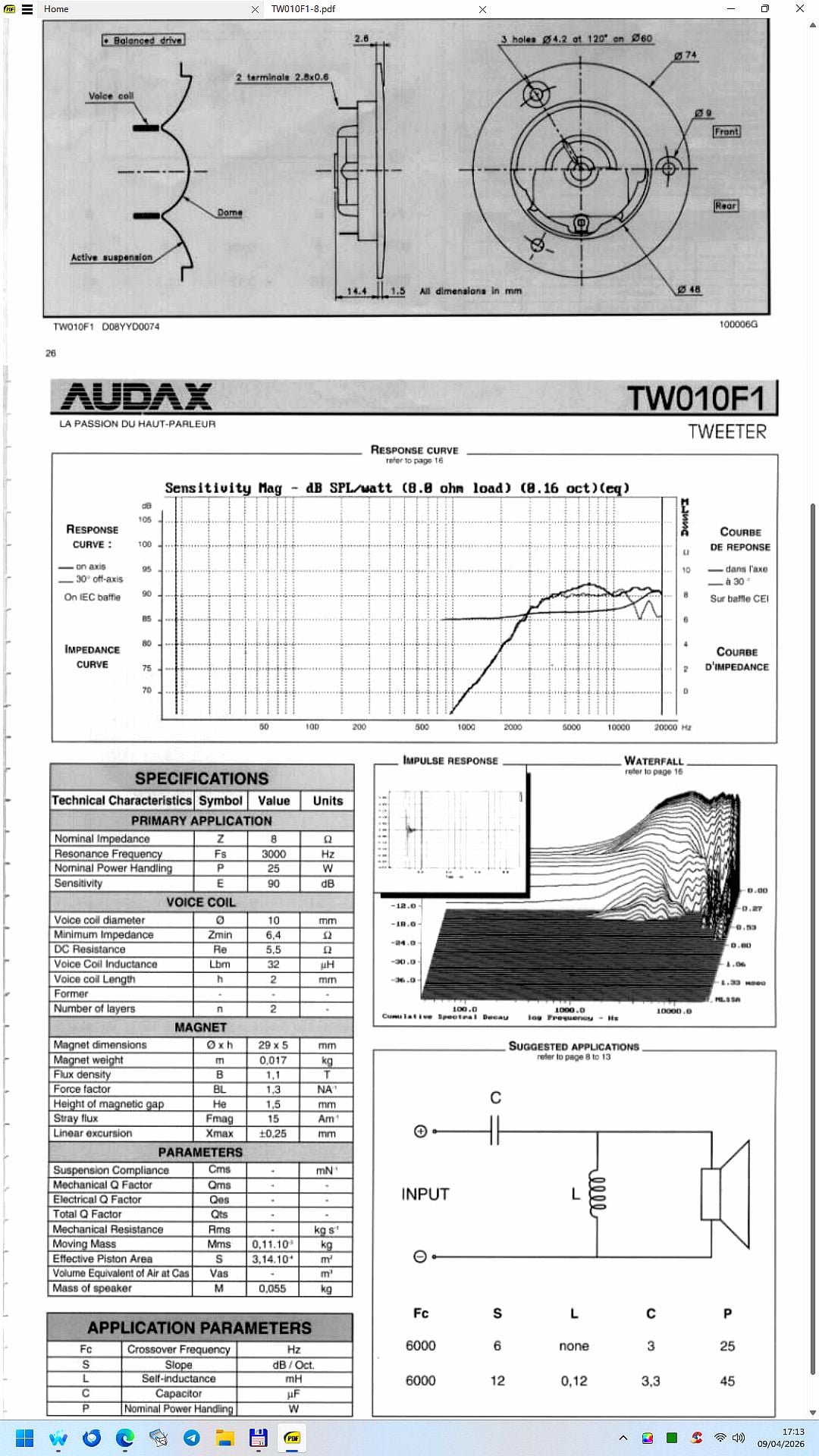

Dimensiones de montaje (ver dibujo de la hoja técnica):
Diámetro exterior ≈ 74 mm.
3 agujeros a 60 mm de diámetro.
Altura total muy baja (14,4 mm).
Todo coincide con el hueco y el marco de tus tweeters originales (el imán rectangular negro que se ve en tus fotos anteriores encaja perfectamente).
Sensibilidad idéntica (90 dB) → no necesitas añadir resistor ni L-pad. El equilibrio con el woofer será exactamente como de fábrica.
Punto de cruce: Fs de 3000 Hz es ideal para el filtro de 3,9 kHz que llevan tus cajas.
.
En resumen: este es el tweeter que Infinity montaba de origen (parte nº 9747010 = Audax TW010F1). Comprar dos unidades de este modelo es como poner los tweeters nuevos de fábrica.
.
Recomendación final
Compra el par del TW010F1 que te aparece en Toutlehautparleur.
Es mejor que el kit de reparación de Sicken (porque reemplazas todo el tweeter completo, no solo la membrana).
Instalación: muy sencilla (solo giras el imán del viejo y pones el nuevo, como explicaba el kit de Sicken).
.
[PDF] https://en.toutlehautparleur.com/media/catalog/product/datasheet/audax/TW010F1-8.pdf
Perfecto, mil gracias
