Crossover JBL Pro Studio Reference 12 (PSR-12)

Cortes (800 Hz / 5800 Hz):

• 800 Hz: Es un corte perfecto para el 2105, permitiéndole trabajar cómodamente en la zona crítica de medios sin estrés de graves.

• 5800 Hz: Es un corte alto para el 2105, lo que reduce la distorsión, delegando solo las frecuencias más altas al 2404H, maximizando la claridad

• Segmento: Esta combinación de componentes (JBL 2214H, 2105, 2404H) es una configuración híbrida de alto rendimiento, orientada a monitores de estudio de campo medio/lejos (mid-field) o sistemas de escucha crítica tipo Hi-End con carácter profesional. Ofrece un sonido directo, dinámico, con una respuesta de frecuencias de alta precisión y gran potencia, similar a la serie clásica 4300 de JBL, pero con un rendimiento que clasifica fácilmente como Hi-End Vintage debido a su capacidad dinámica. No es un monitor de estudio plano moderno, sino más bien un monitor de alta eficiencia para escucha crítica en salas grandes o estudio.

• Uso Recomendado

  • Estudio de Grabación/Mezcla: Ideal para monitoreo de campo medio (mid-field), ofreciendo una referencia de cómo sonará la música en sistemas grandes o en vivo.

  • Audiófilo/Hi-End: Excelente para audiófilos que buscan el "sonido JBL" clásico (dinámica, impacto, realismo) en una sala de escucha amplia.

  • Sala de Cine en Casa de gama alta: Perfecto como altavoz frontal (LCR) debido a su excelente dispersión de 100 grados

  • Es un bafle con sonido "Hi-Fi" pero con potencia de PA. No es el típico equipo de discoteca que solo hace ruido; este sistema tiene una definición quirúrgica Es un sistema tipo "Hi-Fi Profesional". No busca solo potencia bruta, sino alta fidelidad a gran volumen. La combinación es muy buena, especialmente para música con voces, jazz, funk, rock o house.

• Medios - JBL 2105 Professional (5"): Un componente legendario utilizado por su claridad en medios, alta sensibilidad y manejo de potencia. Un driver de 5" extremadamente eficiente y detallado. Es el responsable de que las voces suenen "al frente". son transductores de rango medio de 5 pulgadas (130 mm) diseñados para aplicaciones profesionales de alta fidelidad, conocidos por su excepcional nitidez vocal y durabilidad. Destacan por su capacidad de potencia, linealidad y baja distorsión en el rango crítico de la voz

• Agudos - JBL 2404H "Baby Cheek": Supertweeter con dispersión de 100°x100°. Ofrece agudos cristalinos y muy alta eficiencia, ideal para cubrir frecuencias superiores a 5-6 kHz. El famoso "Baby Cheek". Su dispersión es espectacular; no necesitas estar parado en un solo punto para escuchar el brillo perfecto. Super Tweeter de bocina (Horn) con lente Bi-Radial. es famoso por ofrecer una reproducción clara, nítida y detallada de los armónicos más altos, aportando "aire" y definición en sistemas de altavoces de varias vías (PA, estudios)

1. El ADN del Bafle

Esta configuración es esencialmente una versión personalizada (o de alta gama) de monitores de estudio icónicos como el JBL 4425 o el 4430, pero con una arquitectura de 3 vías más refinada, tambien un acabado semejante a la linea Cabaret de finales de los 70s o de audio de casa como el L100T

Componentes:

Graves (2214H): Un woofer de 12" de alta excursión. Es famoso por ser el motor del monitor JBL 4425 y de las L100T Ofrece un bajo seco, rápido y con mucha autoridad. Tiene una excelente "pegada" (mid-bass) y bajos articulados, más enfocado en la precisión que en la profundidad extrema de un subwoofer de cine. evitando el sonido (boomy bass) de los bafles comerciales. A diferencia de modelos "flat cone" (cono plano) más enfocados en medios-graves ("punchy"), el 2214H utiliza este diseño cónico para lograr una frecuencia de resonancia mas baja (fs entre 20 y 25 hz) ideal para bajos profundos en cajas ventiladas. Mayor Volumen de Desplazamiento (Vd): Esta mayor profundidad cónica mejora la rigidez estructural, permitiendo que el cono funcione como un pistón más eficiente para bajas frecuencias. Un cono más alto permite un diseño de cono cónico (deep cone) que maximiza el área de superficie funcional y la excursión (recorrido), moviendo más masa de aire por cada ciclo.

Les comparto mi version personal de Kit Opus es muy parecida solo que yo lo hice con 2 woofers de 12 pulgadas de alta sensibilidad 98 SPL cada una son de 8 ohms conectados en paralelo sin crossover me dan 4 ohms potencia maxima RMS 500 Watts la caja tuneada a 37 hz y de driver le puse uno de 100 milimetros de diafragma de alta sensibilidad de 100 watts maximo frecuencia de 500 hz a 20 khz y una corneta grande de Cinema suenan super alta sensibilidad se pueden poner con un crossover activo de 2 vias y dos amplificadores

Hola Carlos , entiendo y te comento ,

este proyecto se creo a través de una idea que Josep María Marimon , creador de Hificafe

nos traslado a los seguidores .

y dicha idea era si yo no entendi mal poder hacernos unas cajas de 2 vias con un Mig-Woofer mas

un Drivers de Compression tipo trompeta.

Buenos días.

Hace unos días mandé una pregunta por el grupo de este proyecto.

Que tamaño escogemos de Drivers?

Ya que nadie se pronuncia lanzo mi propuesta.

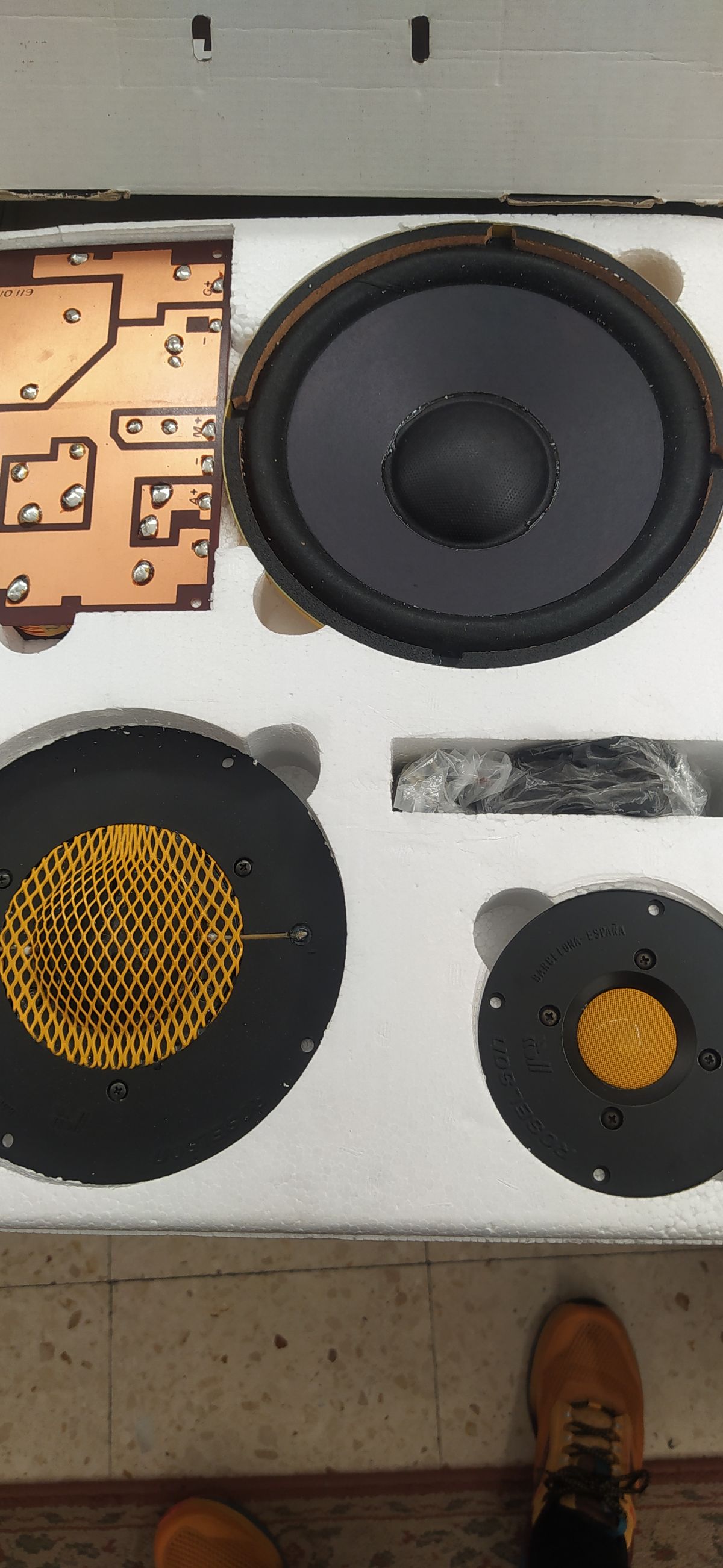

Sugerencias Medio - Woofer

Tamaño: 8" o 6,5"

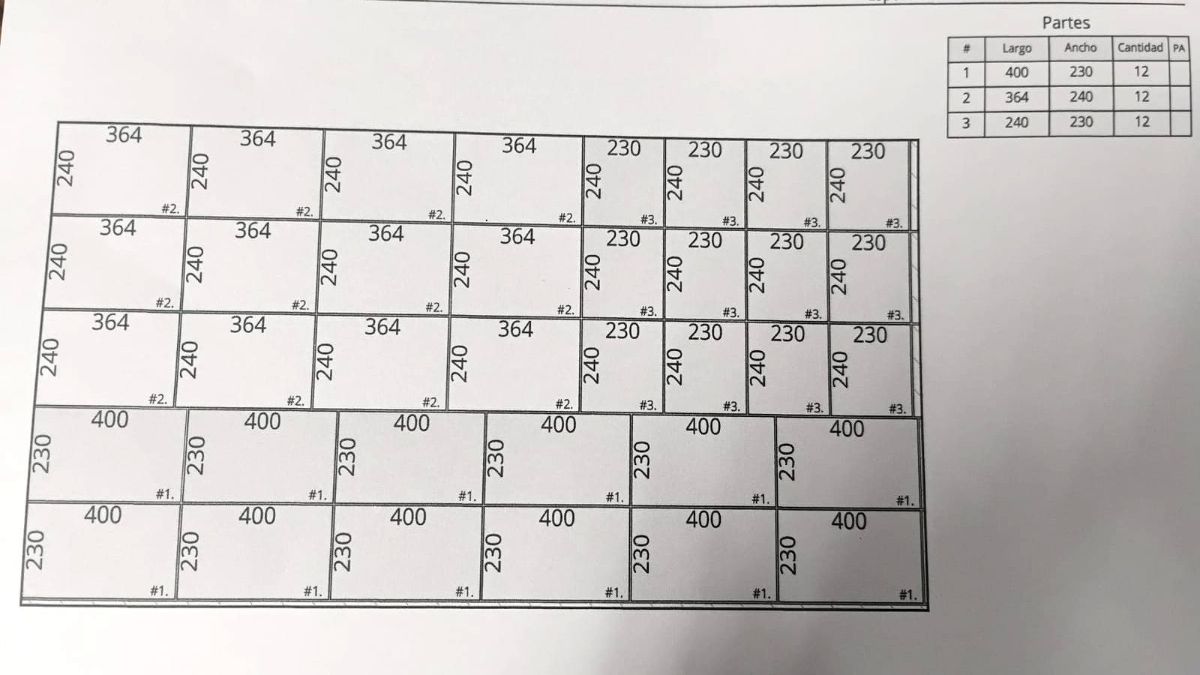

De este dato determinará el tamaño de la caja.

Potencia: mínimo 50 WRMS

Sensibilidad: Superior a 88db.

Impedancia: 8 Ohmios

Frecuencia: por debajo de 80 Hz

Superior a 3500 Hz

Ya comentamos.

Saludos.

Probando crossover Gemini CX1000

Amplificador Crown D75A

Bocinas Realistic Minimus 7

probando crossover activo

Probando el Crossover activo de este proyecto

Creo que es interesante tener esta empresa/servicio controlado, para el diseño/fabricación de frontplates de aplificadores, etc.

Diagrama ideal para hiend es de dos vias pero yo le pondria una mas al 12 kh

Beyma tambien tiene guias de onda quizas tenga alguna que se adapte bien al proyecto y tambien cornetas una vez colocada la caida en los super agudos se va a notar asi que sera necesario poner un crossover con un corte alto quizas 10 o 12 o 14 k con un super tweeter de alta sensibilidad para que se recuperen los super agudos perdido y ademas una caida en los medios que mas molesten del driver, comparto una grafica que para mi creo que es ideal para justo el proyecto este yo tengo esos crossovers y son para eso, ese camino lleva al sonido hiend voy a hacer todo a mano en madera

La principal diferencia es que la corneta de audio (bocina) busca principalmente amplificar el sonido y aumentar la eficiencia, a menudo con mayor longitud, mientras que la Guia de onda (waveguide) se enfoca en controlar la dispersión y mejorar la coherencia de fase, siendo más corta y compacta para frecuencias medias-altas.

Diferencias Clave:

• Objetivo: Las cornetas aumentan la ganancia (sonido más fuerte) y adaptan impedancias. Las guías de onda controlan la directividad y la cobertura espacial.

• Tamaño y forma: Las cornetas suelen ser más profundas/largas. Las guías de onda son más cortas y diseñadas geométricamente para gestionar la dispersión de frecuencias altas.

• Respuesta: Las guías de onda ofrecen una respuesta de frecuencia más plana y natural (menor coloración) al reducir las reflexiones internas, a diferencia de las cornetas tradicionales que pueden sonar "nasales" o coloreadas.

• Aplicación: Las guías de onda se usan mucho con tweeters en altavoces de alta fidelidad o de estudio para mejorar la imagen estéreo. Las cornetas se usan en PA de alta potencia (altavoces de conciertos) para maximizar el volumen

• Las guías de onda (waveguides) son estructuras acústicas diseñadas con precisión, aplicadas comúnmente en altavoces de gama alta (Hi-End) y monitores profesionales para controlar la dispersión del sonido, aumentar la eficiencia de los transductores y mejorar la coherencia tímbrica. A diferencia de los difusores de trompeta convencionales (horns), las guías de onda en Hi-End buscan una respuesta más natural, amplia y controlada.

  Principales aplicaciones de las guías de onda en el Hi-End:

  • Control de Directividad (Directivity Control):

    • Uniformidad de Dispersión: Las guías de onda ajustan la radiación del tweeter para que su comportamiento dispersivo sea similar al del woofer/midrange, especialmente en la zona de cruce (crossover). Esto asegura una transición suave y constante entre los altavoces.

    • Reducción de Reflexiones Tempranas: Al dirigir el sonido hacia el oyente y no hacia las paredes laterales, techo o suelo, se reduce la energía reflejada, mejorando la claridad y la imagen estéreo.

    • Beneficios en la escucha Hi-End:

      • Imagen Estéreo Precisa: Un "soundstage" más amplio, estable y con mayor profundidad.

      • Respuesta en Frecuencia más Plana: Menos afectada por la acústica de la sala debido al control de la dispersión.

      • Sonido Consistente: Menos variaciones de tono si el oyente se mueve de la posición de escucha ideal

Buenas tardes a todos.

He visto un vídeo muy interesante, todo y que es de hace algún tiempo, se trata de Beyma, en dicho video hay un par de ingenieros de la empresa ,explicando cosas muy interesantes.

Son unos datos muy interesantes que nos sirven para nuestros proyectos OPUS.

Estoy iniciando un proyecto de biamplificación activa con el filtro de frecuencias pasivo de Sublime Acoustics K231. https://sublimeacoustic.com/products/k231-stereo-3-way-active-crossover?srsltid=AfmBOopLXJhFDTMOoJNRNHAdBr7Jn9e7haUDbLOjZ1VfONG0f7m8hryV

Si hay interés puedo ir actualizando el estado del proyecto y resultados.

Hola compañeros! Beyma me ha hecho llegar el catálogo actual de los transductores BEYMA en papel y en PDF. Y tambien en EXCEL. Los he colgado en la sección de ARCHIVOS de este mismo grupod e trabajo.

les comparto mi Main Corneta EV Vintage con mi driver de compresion JBL 2446 las bases las hice yo con madera dura en conjunto driver y base pesan 25 kilos cada uno o mas y mis bocinas de graves JBL son parte de mi escucha principal
