Opus I

Una caja acústica de dos vías concebida desde una idea sencilla: priorizar el comportamiento acústico por encima de las limitaciones de la fabricación en serie.

Transductores porBeyma
2víasConfiguración200WPotencia · AES90dBSensibilidad4ΩImpedancia55–22kHzFrecuencia · ±3 dB20kgPeso / caja
Quiero mantenerme informado

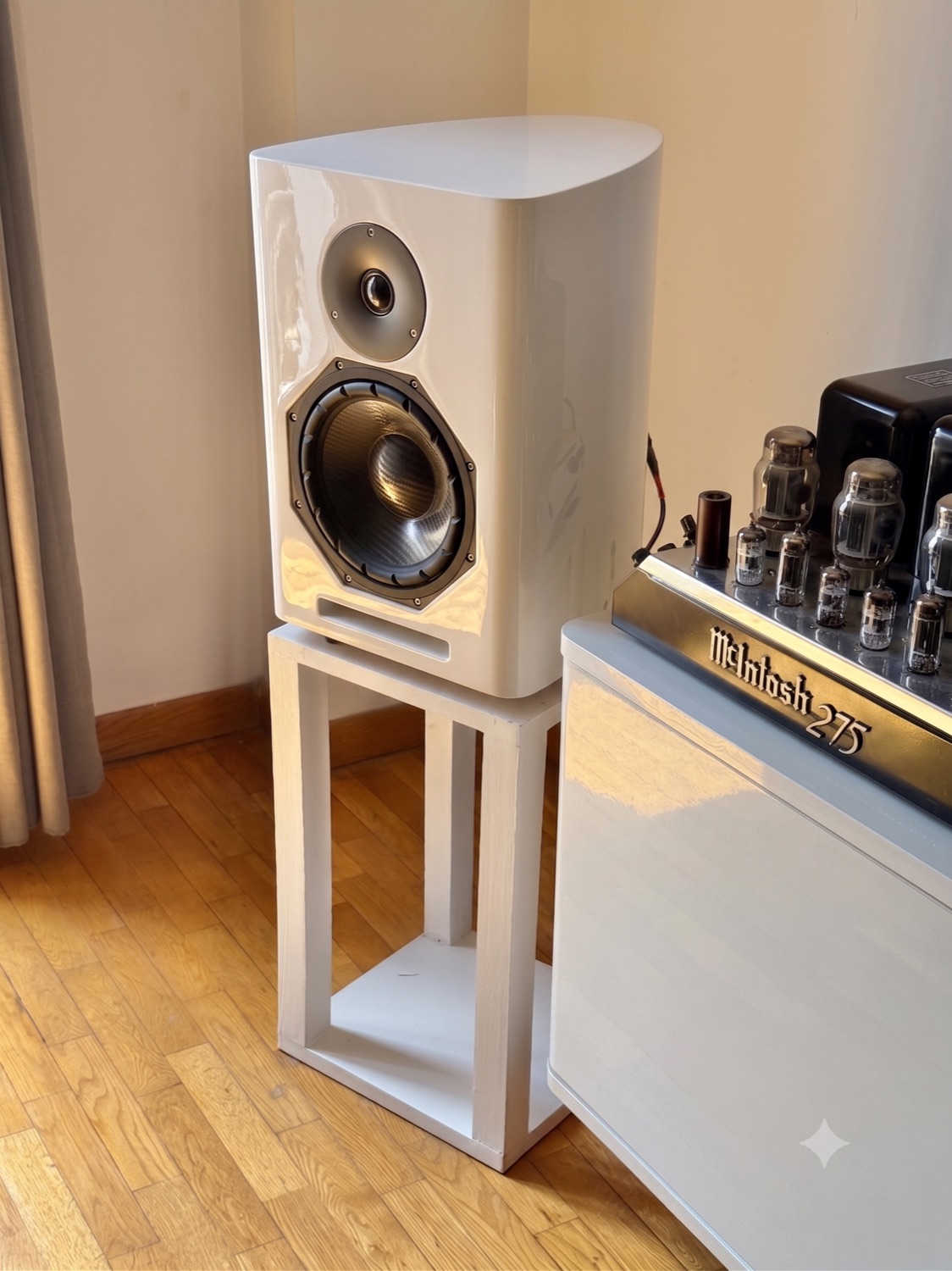

Opus I — acabado Blanco · frontal negro mate
Simulación · Blanco · frontal negro mate

Estado del proyecto

Dónde está hoy el Opus I

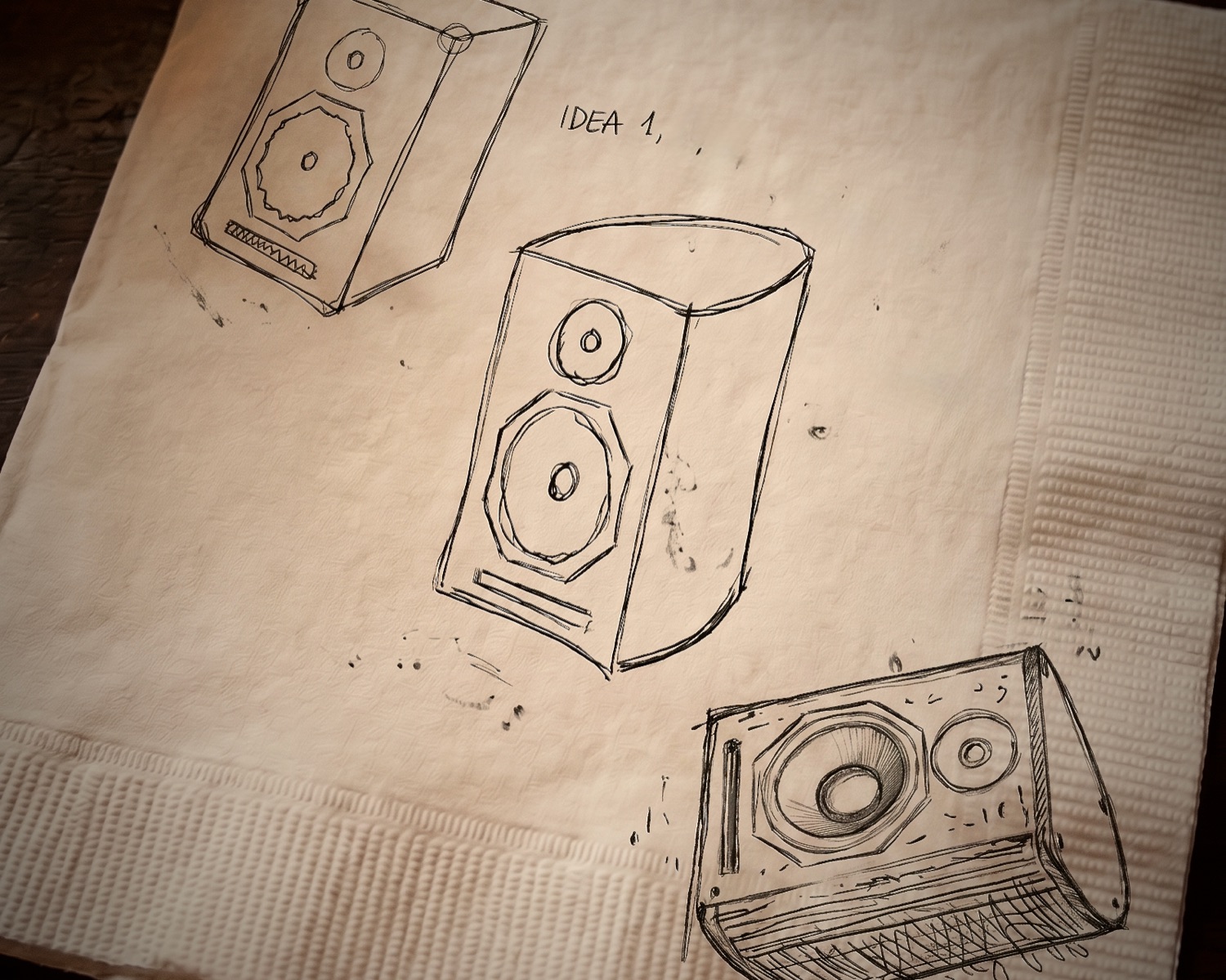

01Concepción y diseño acústicoCompletada

Fijar qué debía hacer bien el altavoz antes de dibujar nada, elegir los transductores y llevar el sistema a simulación.

Definición del proyecto4/4
  • Objetivos de diseño: mínima distorsión y directividad progresivaHecho
  • Revisión de la literatura técnica (AES, JAES, Toole y Olive, Linkwitz, Geddes, Klippel)Hecho
  • Elección de la configuración: dos vías bass-reflex de estanteríaHecho
  • Decisión del formato kit como filosofía del proyectoHecho
Selección de los transductores4/4
  • Comparativa de fabricantes y seriesHecho
  • Elección de la serie Beyma NMF: woofer 8NMFW y tweeter T25MHecho

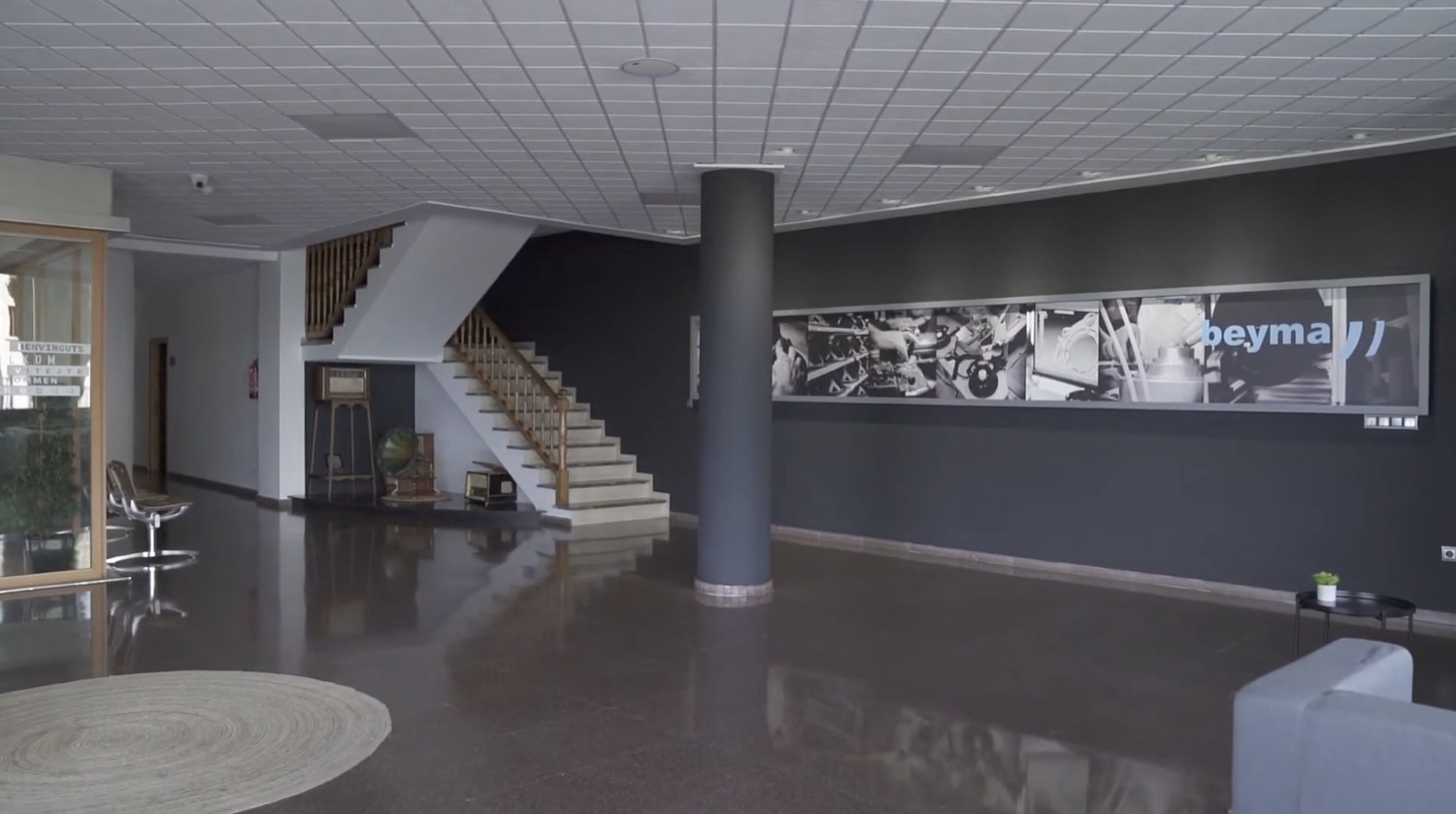

  • Contacto con la ingeniería de Beyma y validación del planteamientoHecho
  • Volcado de los parámetros Thiele-Small de las hojas de datosHecho
Simulación electroacústica4/4
  • Modelado del recinto y cálculo del volumen internoHecho
  • Cálculo de la sintonía del puerto bass-reflexHecho
  • Estudio de la difracción del frontal y del escalón de baffleHecho
  • Proyecto de simulación montado con la impedancia real del wooferHecho
02El recinto «Lira»16 de 17

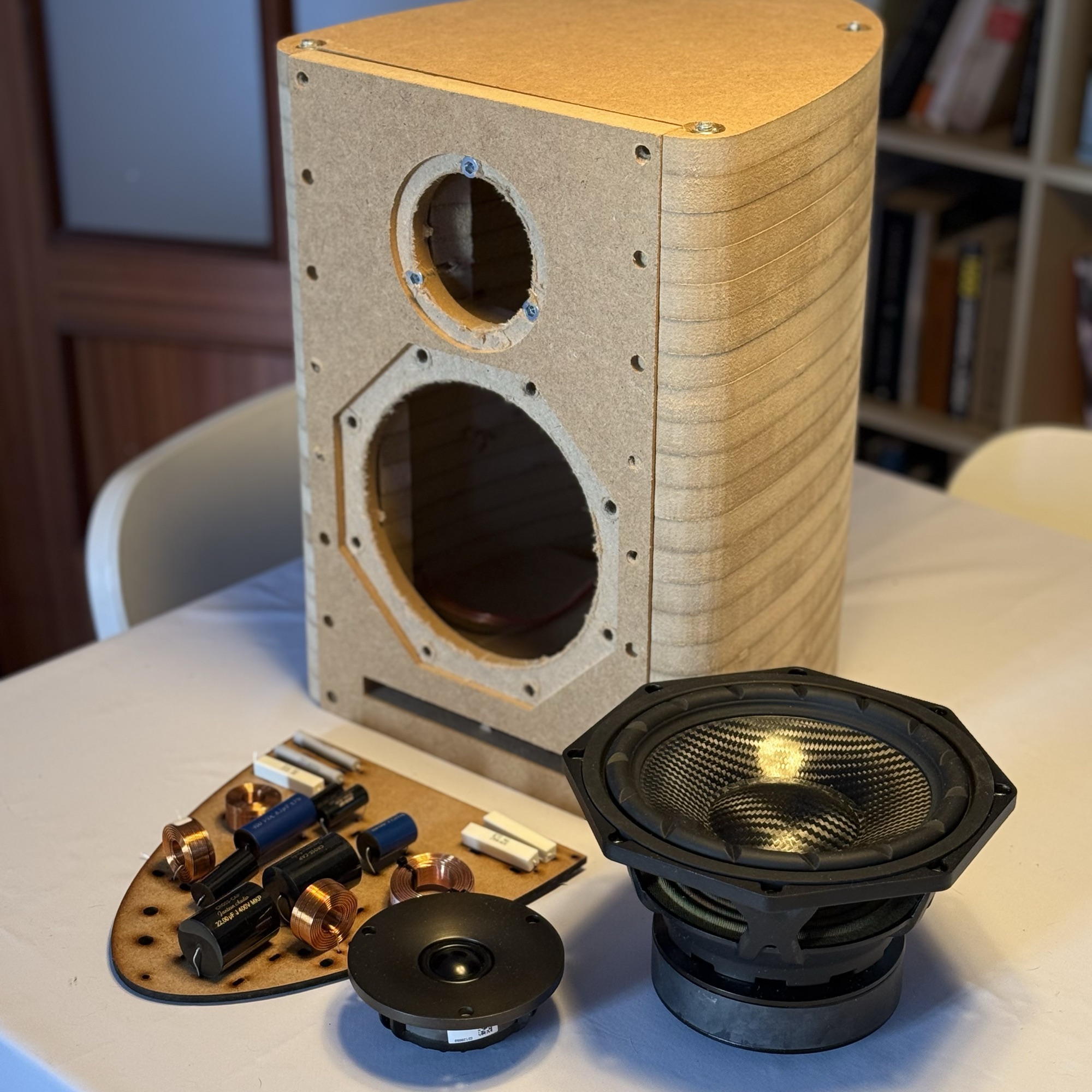

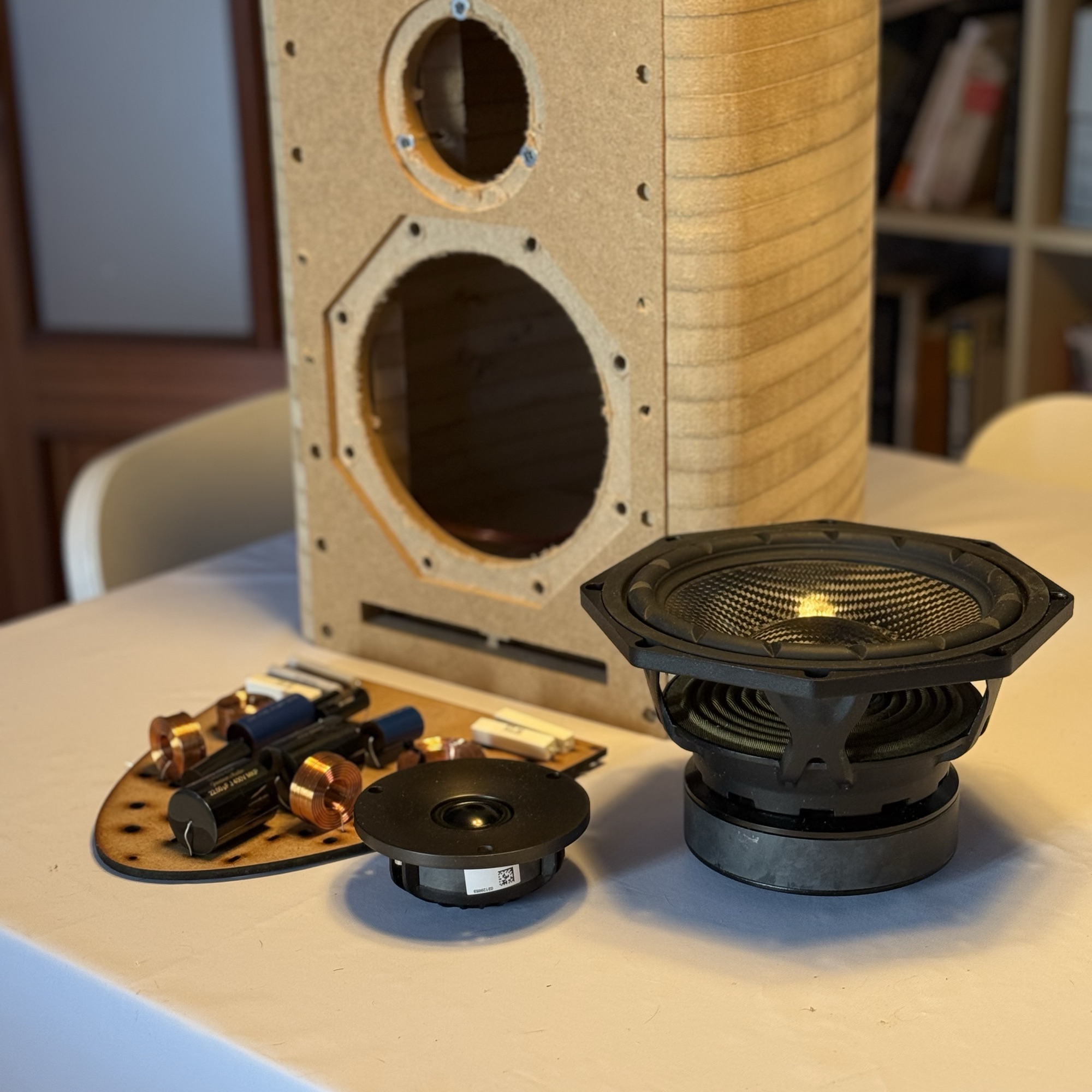

La caja: geometría curva sin paredes paralelas, cuerpo laminado de 40 mm y todos los planos de fabricación generados desde un modelo 3D paramétrico.

Geometría4/4
  • Sección curva con frontal plano y trasera elípticaHecho
  • Eliminación de las paredes paralelas internasHecho
  • Rebajes para que los transductores queden enrasados en el frontalHecho
  • Puerto bass-reflex fresado en las propias láminas de maderaHecho

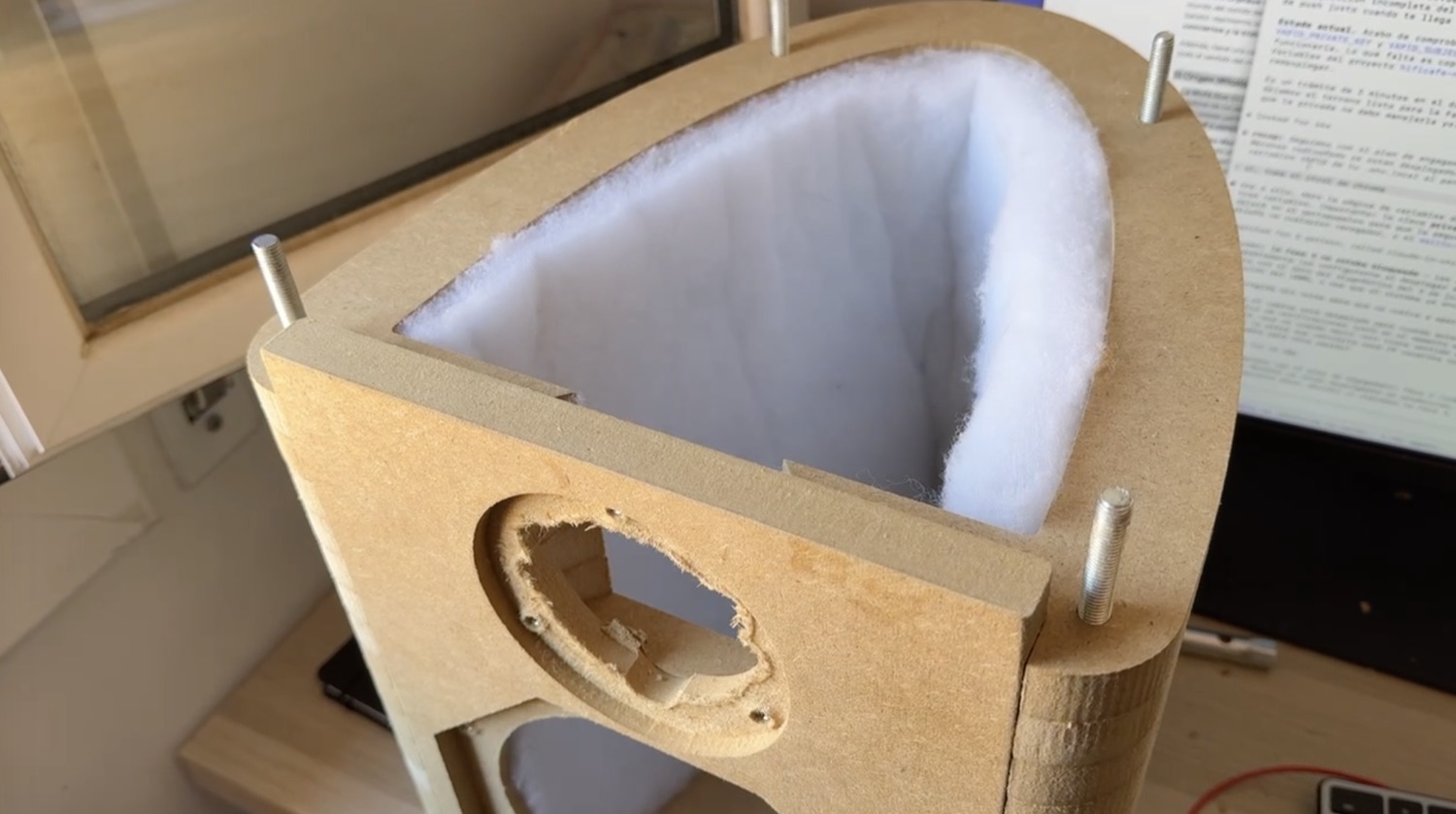

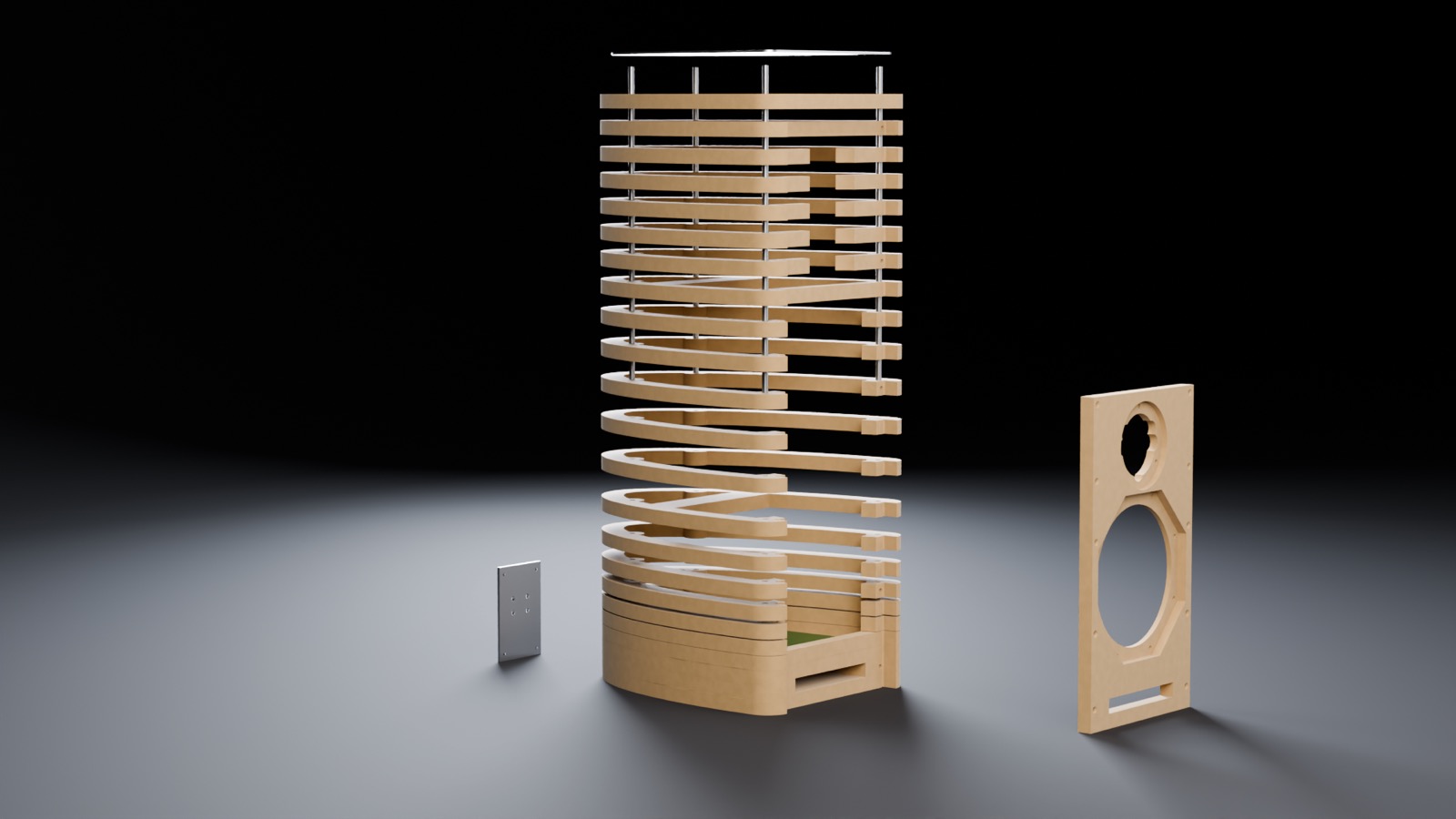

Construcción laminada4/4
  • Apilado de las 22 láminas del cuerpoHecho
  • Paredes resultantes de 40 mm de espesorHecho
  • Compresión vertical con cuatro varillas roscadas M8Hecho
  • Tuerca hexagonal capturada en la tapa inferior para que la varilla no gireHecho
Modelado 3D y planos de fabricación5/5
  • Modelado 3D paramétrico del recinto completoHecho
  • Verificación numérica del volumen y de la sintonía sobre el modeloHecho

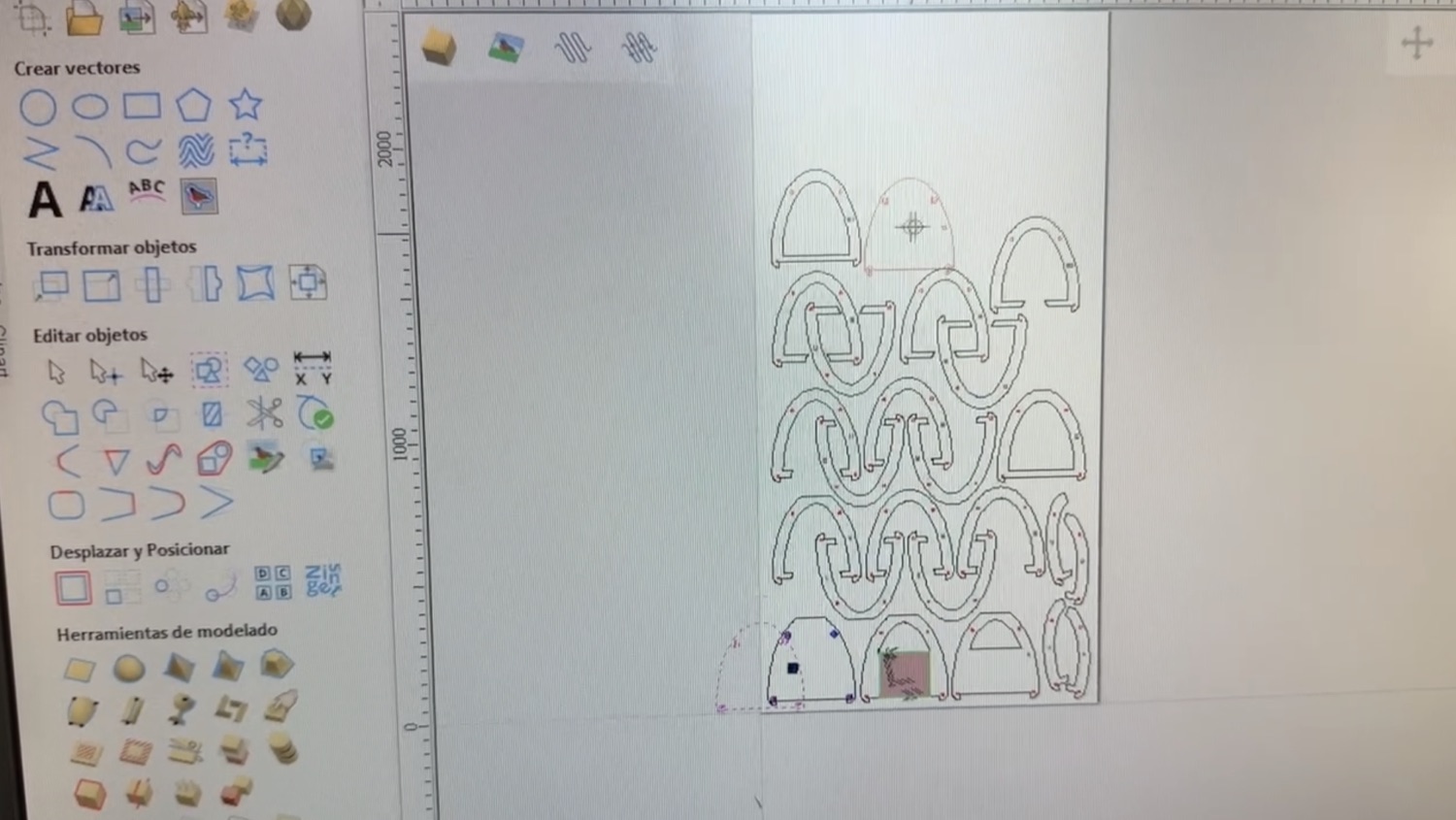

  • Despiece lámina a lámina, numeradoHecho
  • Generación del juego completo de ficheros de corte CNCHecho
  • Renders y previsualizaciones del conjunto montadoHecho
Detalles de construcción3/4

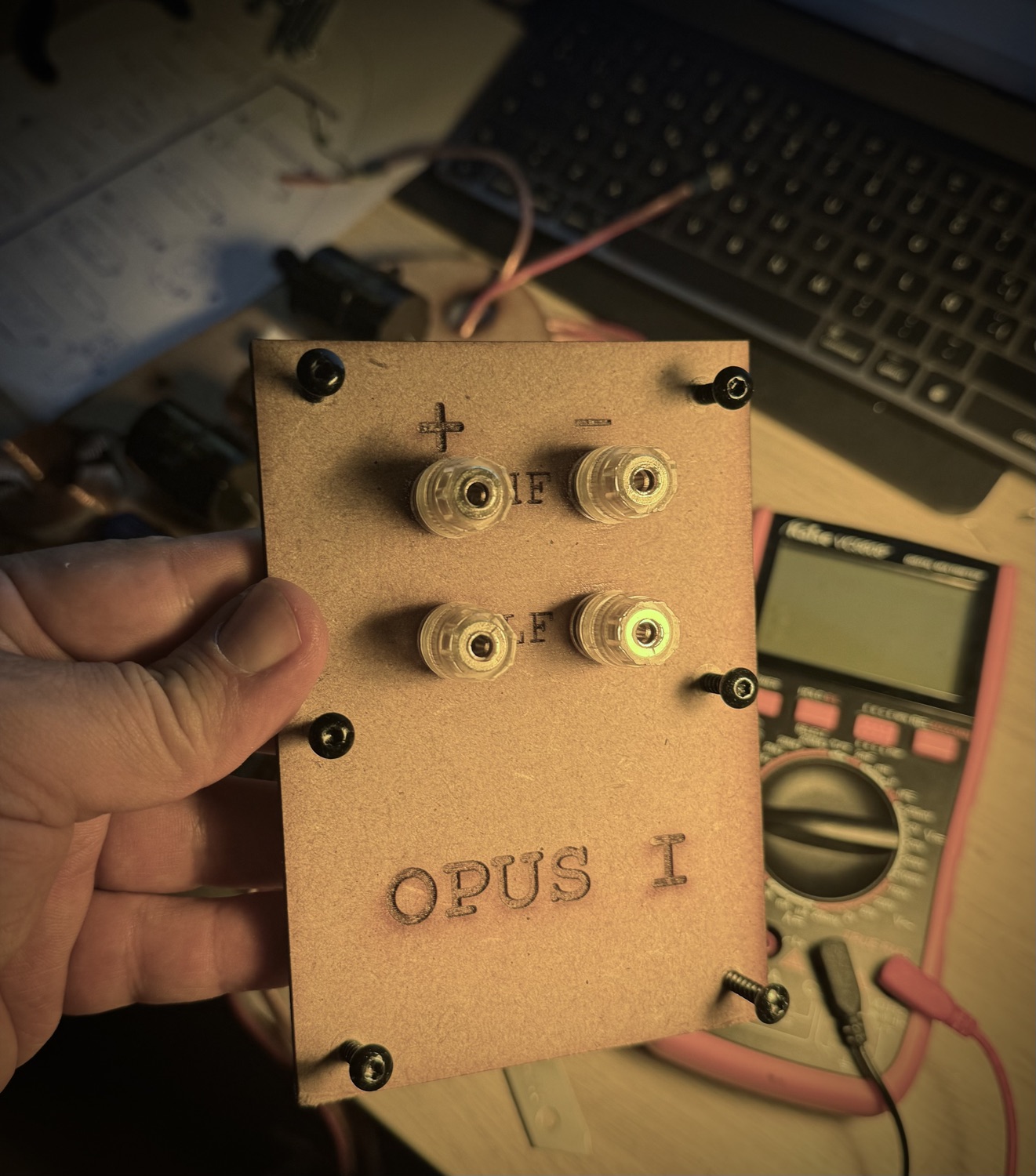

  • Placa de bornes trasera a medida, integrada en la curva del recintoHecho
  • Placa superior de aluminio de 3 mm embutida en la tapaHecho
  • Frontal atornillado y desmontable, con sellado de butiloHecho
  • Grabado definitivo de la placa superiorEn curso
03Filtro divisor (crossover)22 de 24

Adaptar el filtro a los transductores Beyma para sacarles todo el potencial, cerrar los componentes y llevarlo de esquema a placa fabricada.

Diseño del filtro6/6
  • Paso-bajo de cuarto orden para el wooferHecho
  • Red Zobel de compensación de impedanciaHecho
  • Paso-alto de segundo orden para el tweeterHecho
  • Trampa de resonancia para suavizar el pico del tweeterHecho
  • Atenuador L-pad con bypass en la última octavaHecho
  • Esquema validado por la ingeniería de BeymaHecho
Componentes y proveedores6/6
  • Bobinas de aire, sin núcleo que pueda saturarHecho
  • Condensadores de polipropileno y resistencias Jantzen AudioHecho
  • Bobina principal y bornes Dayton AudioHecho
  • Proveedor cerrado: distribución desde los Países Bajos (SoundImports)Hecho
  • Precios de producción cerrados para las primeras seriesHecho
  • Lista de componentes publicada en abiertoHecho
Ingeniería de la placa6/7
  • Esquema en KiCad, con verificación eléctrica sin erroresHecho
  • Conexionado comprobado punto a puntoHecho

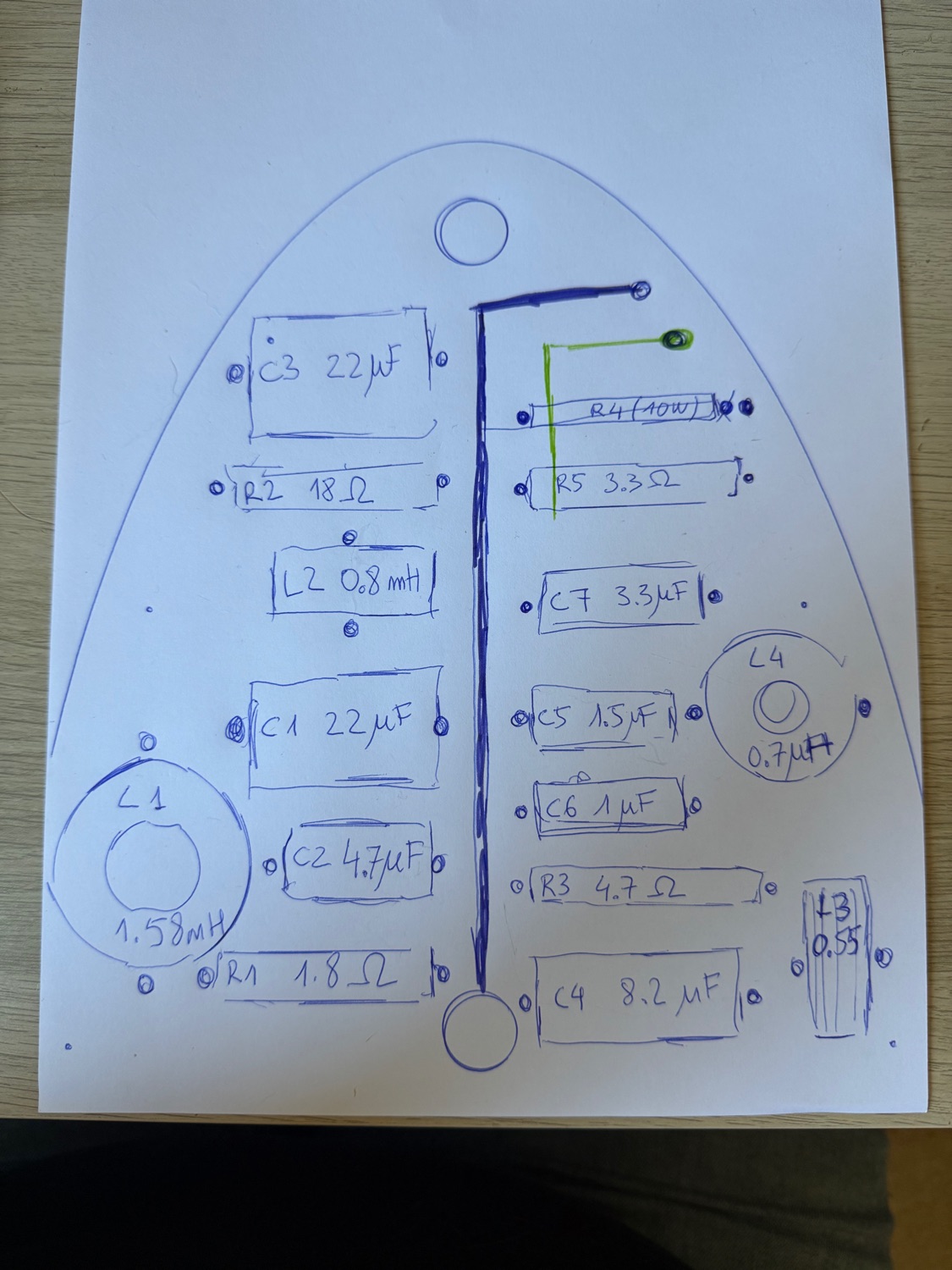

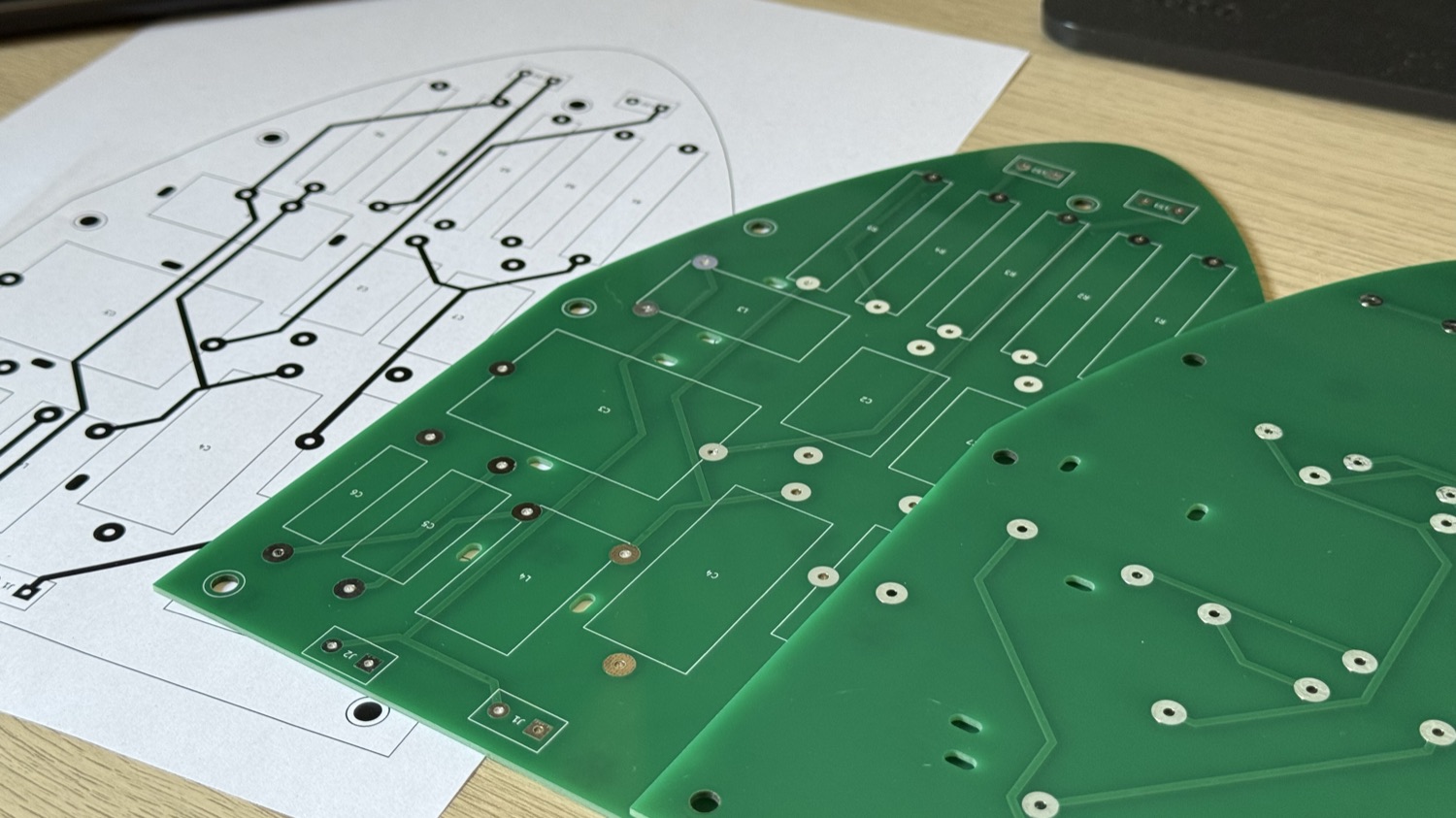

  • Diseño de la placa con el contorno de lira, para entrar por el hueco del wooferHecho
  • Bobinas montadas de canto para evitar el acoplamiento magnético entre ellasHecho

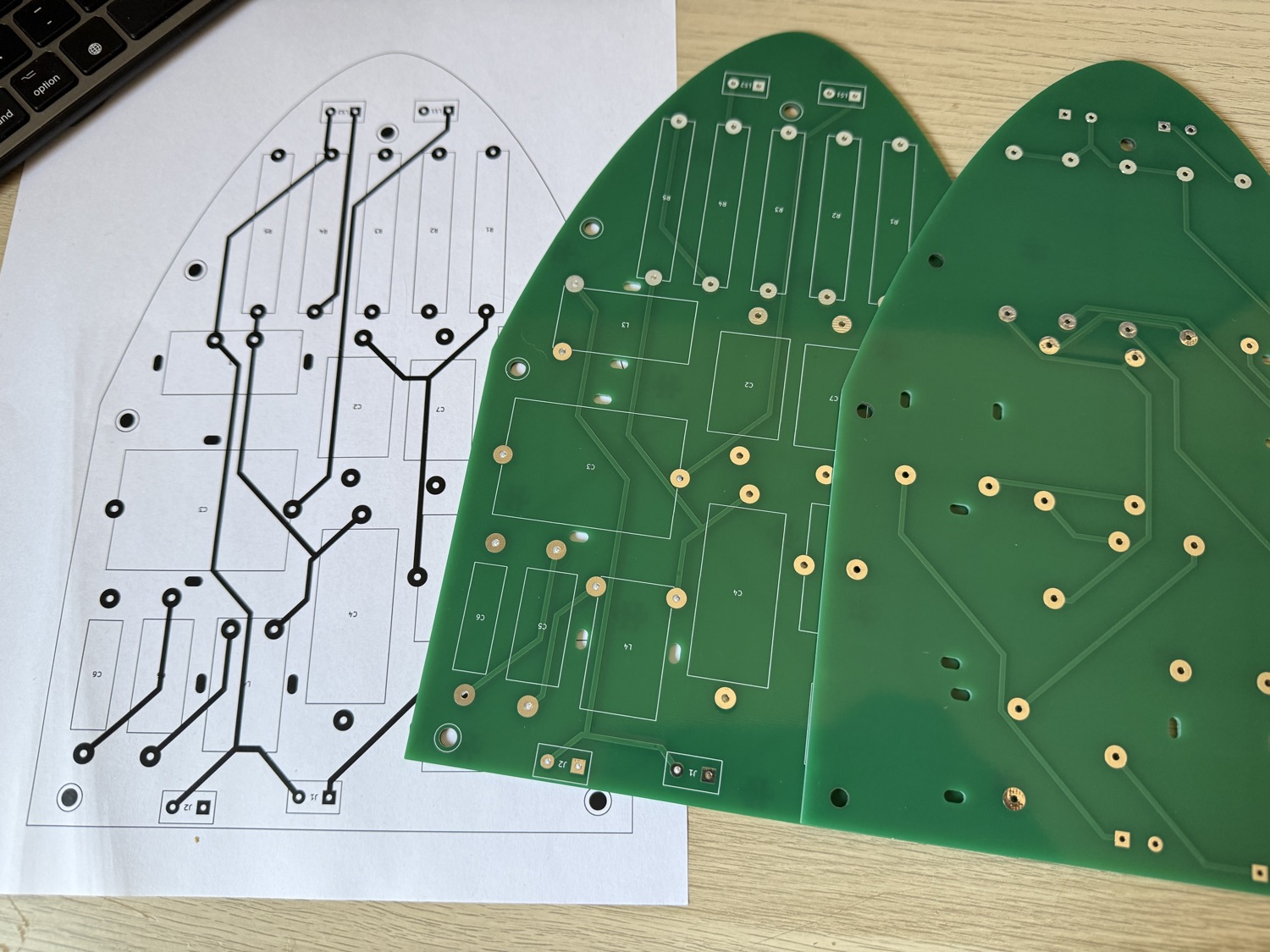

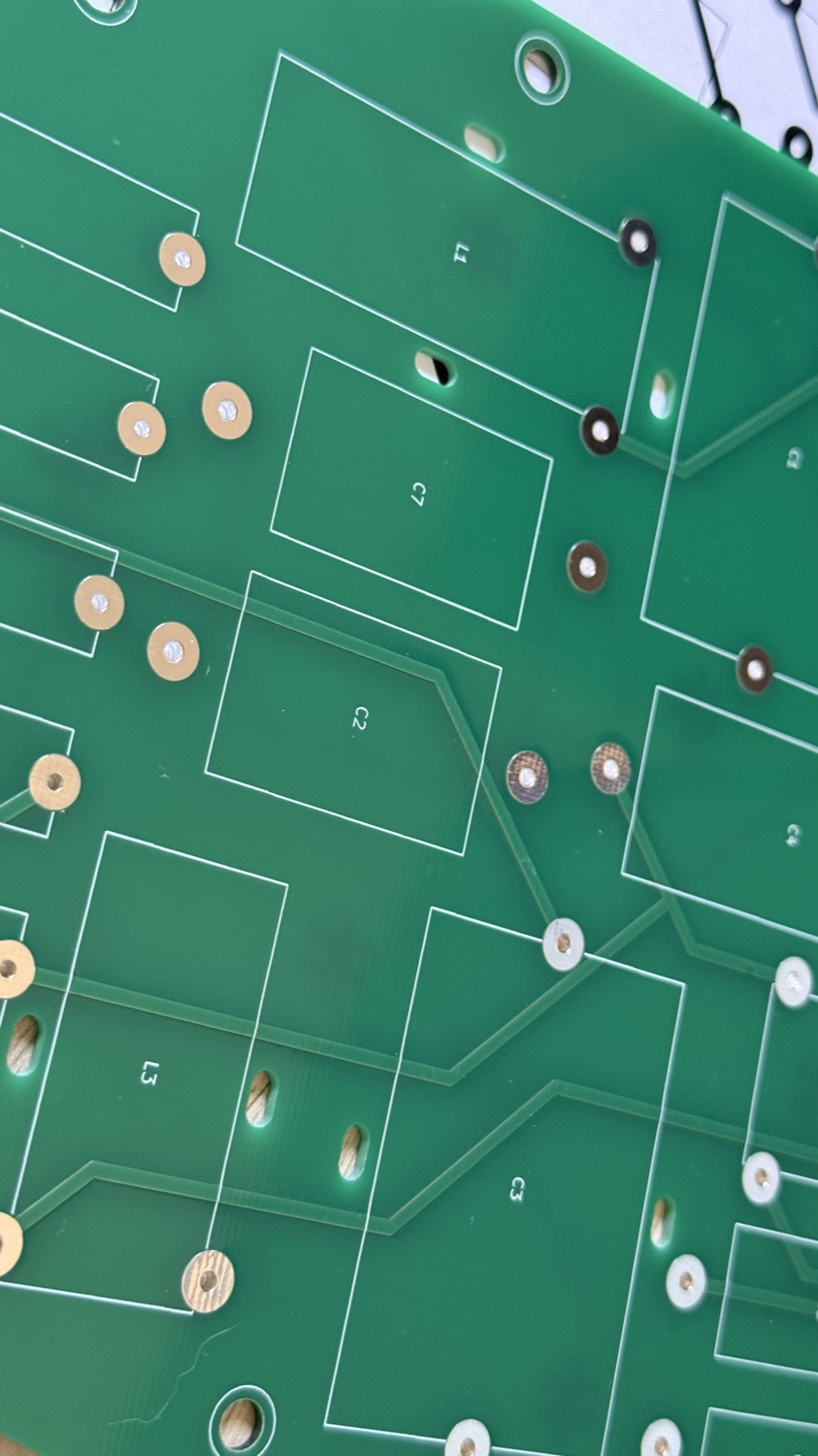

  • Placas definitivas recibidas de fábrica: FR4 de 1,6 mm con cobre de 2 oz, serigrafiadas con la huella de cada componenteNuevoHecho
  • Verificación a tamaño real con los componentes sobre la placa impresaEn curso
  • Siete puntos de anclaje verificados contra la madera del recintoHecho

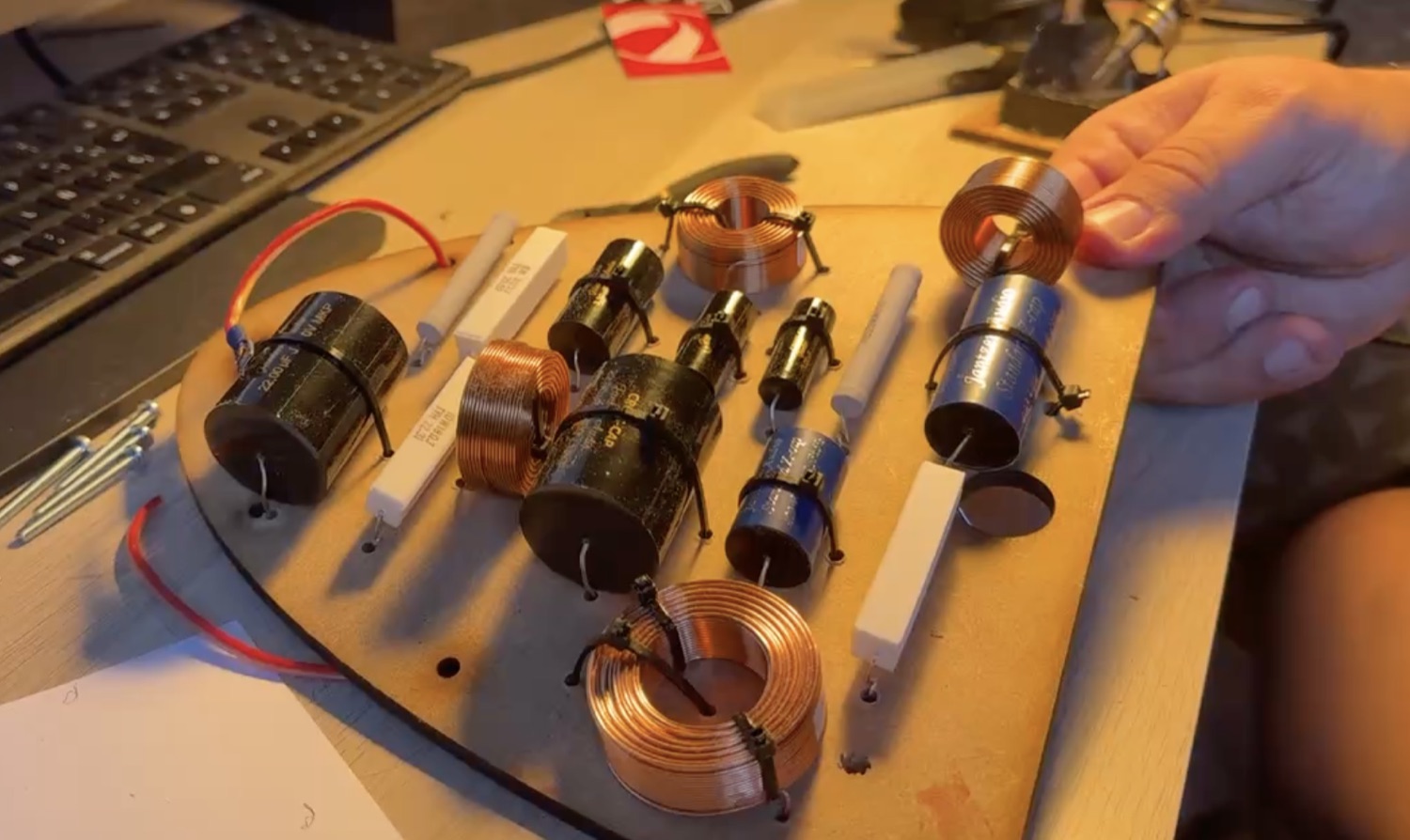

Montaje y validación4/5

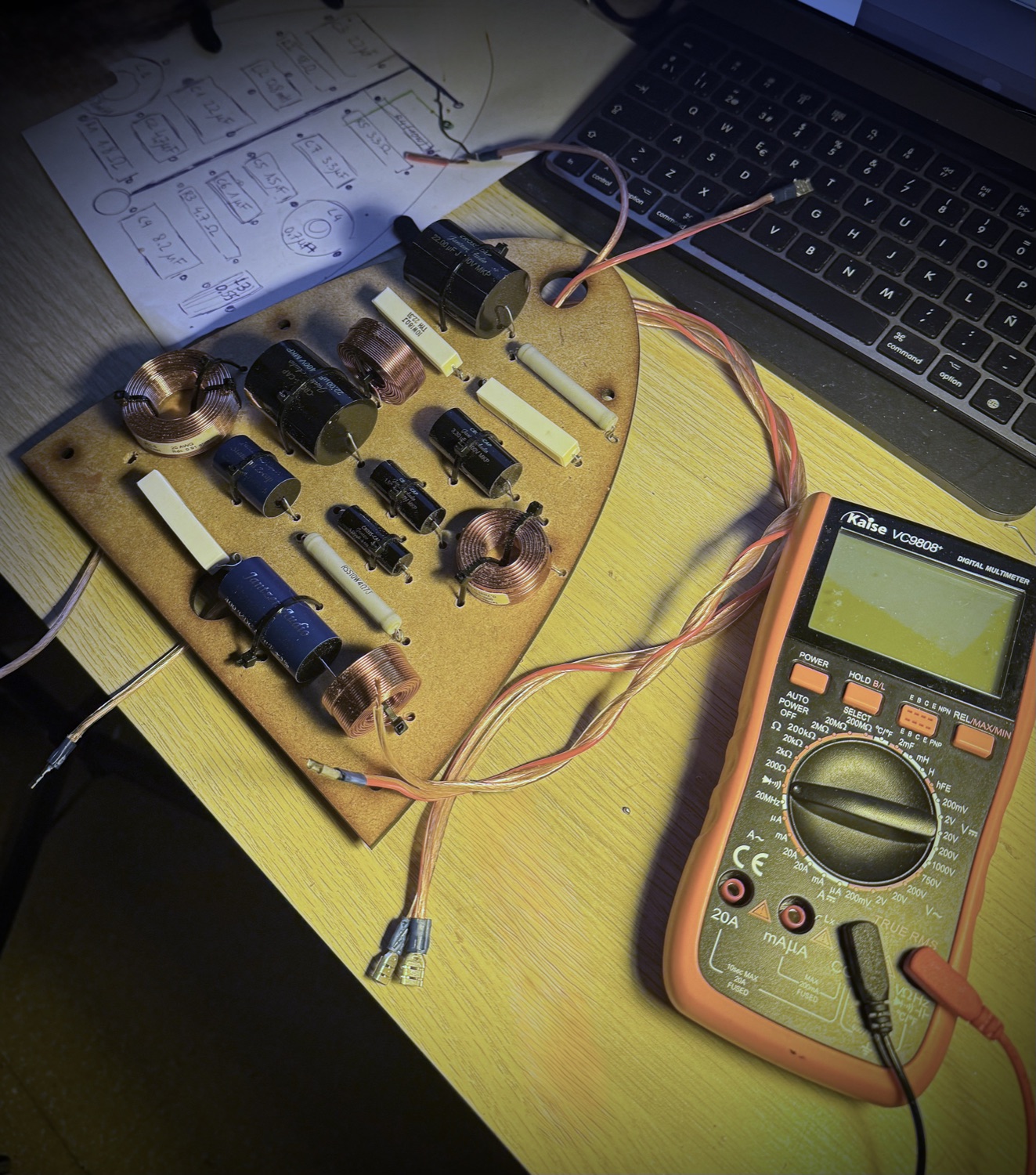

  • Montaje del filtro y comprobación de valores pieza a piezaHecho
  • Verificación de los puentes de bi-amplificaciónHecho
  • Primera escucha con el filtro definitivoHecho
  • Documento de montaje del filtro redactadoHecho
  • Ajuste fino del L-pad y de la polaridad tras las mediciones definitivasPendiente
04Prototipos e iteración17 de 20

Construir, escuchar, anotar todo lo que no encajaba y volver a dibujarlo. De ahí salió el diseño actual, ahora en mecanizado de alta precisión.

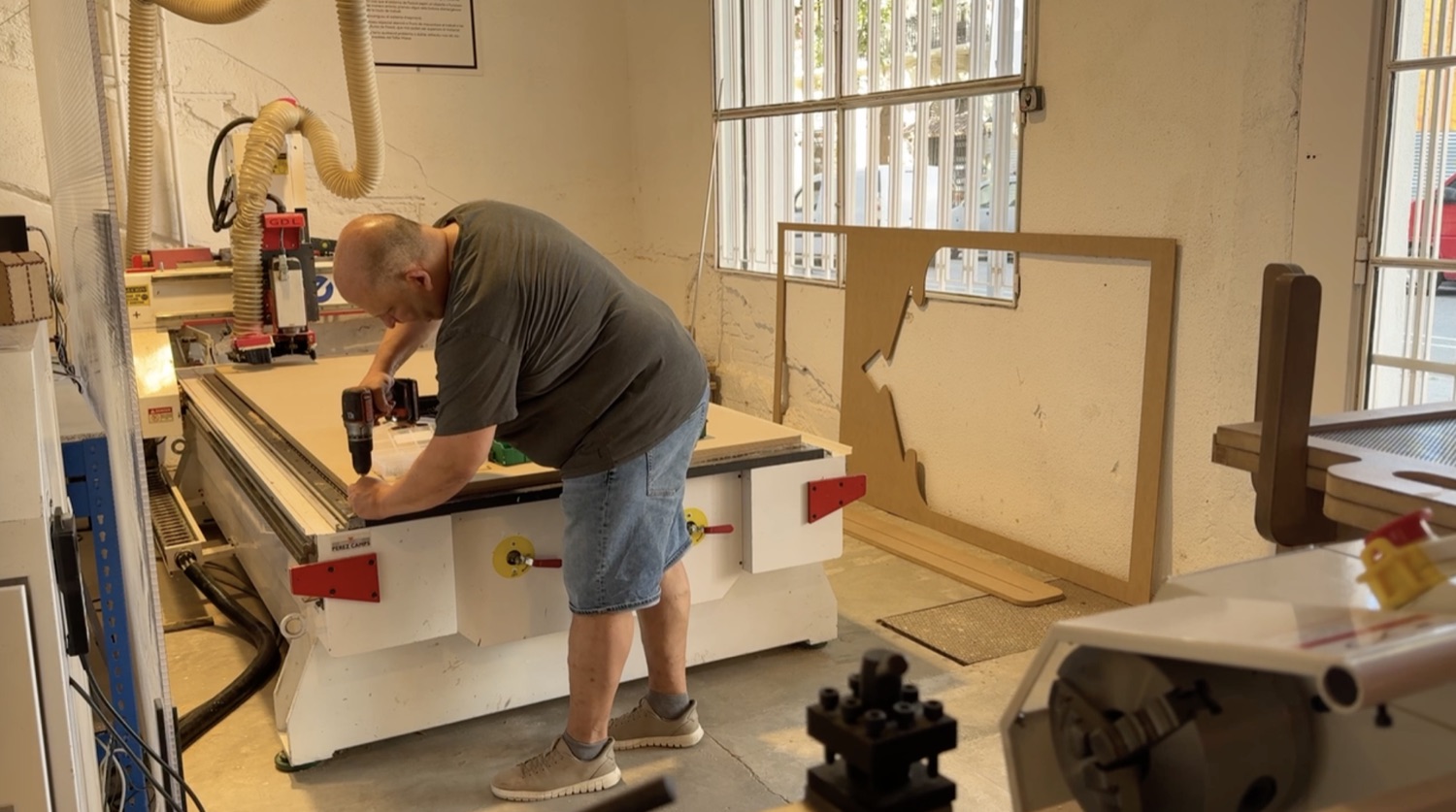

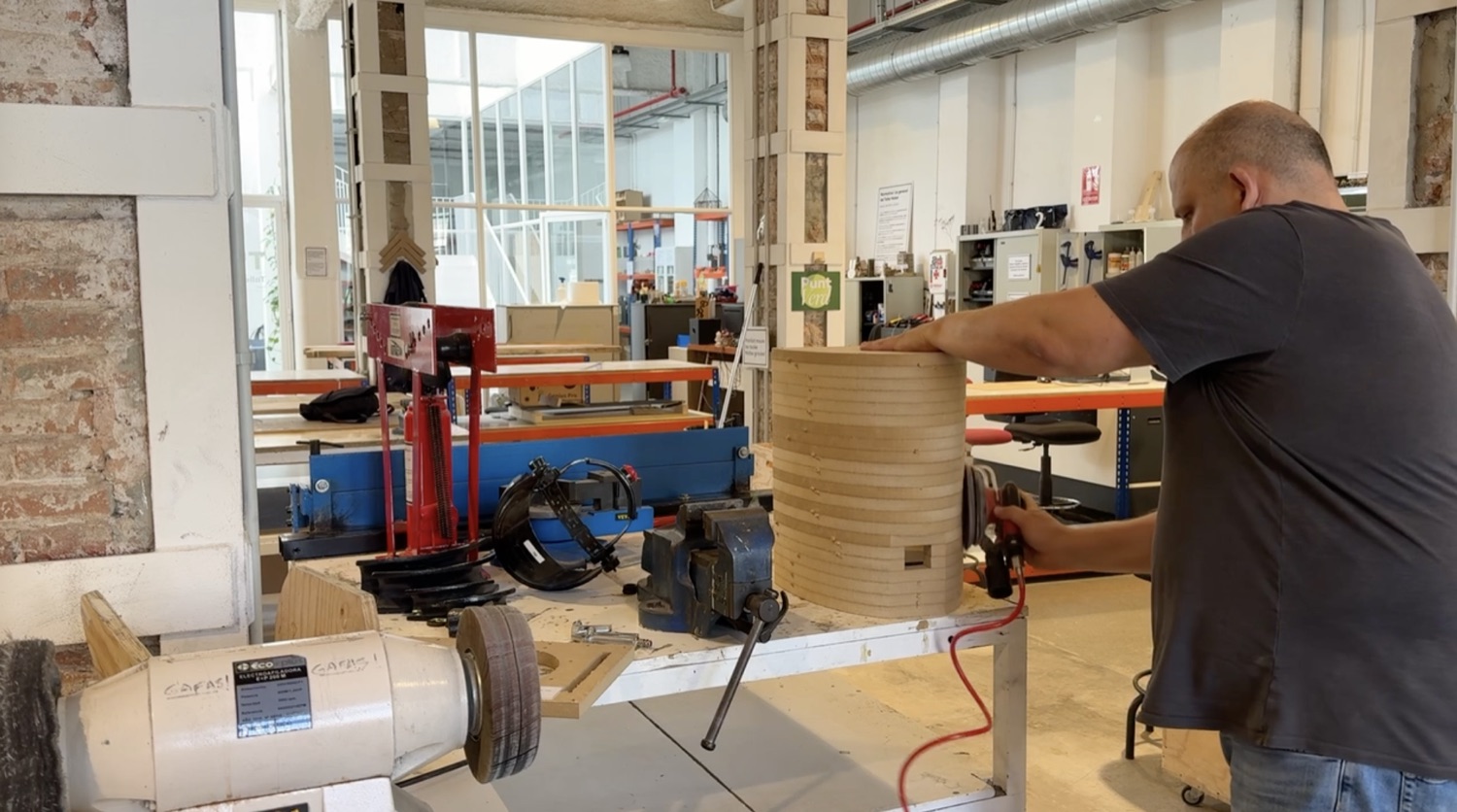

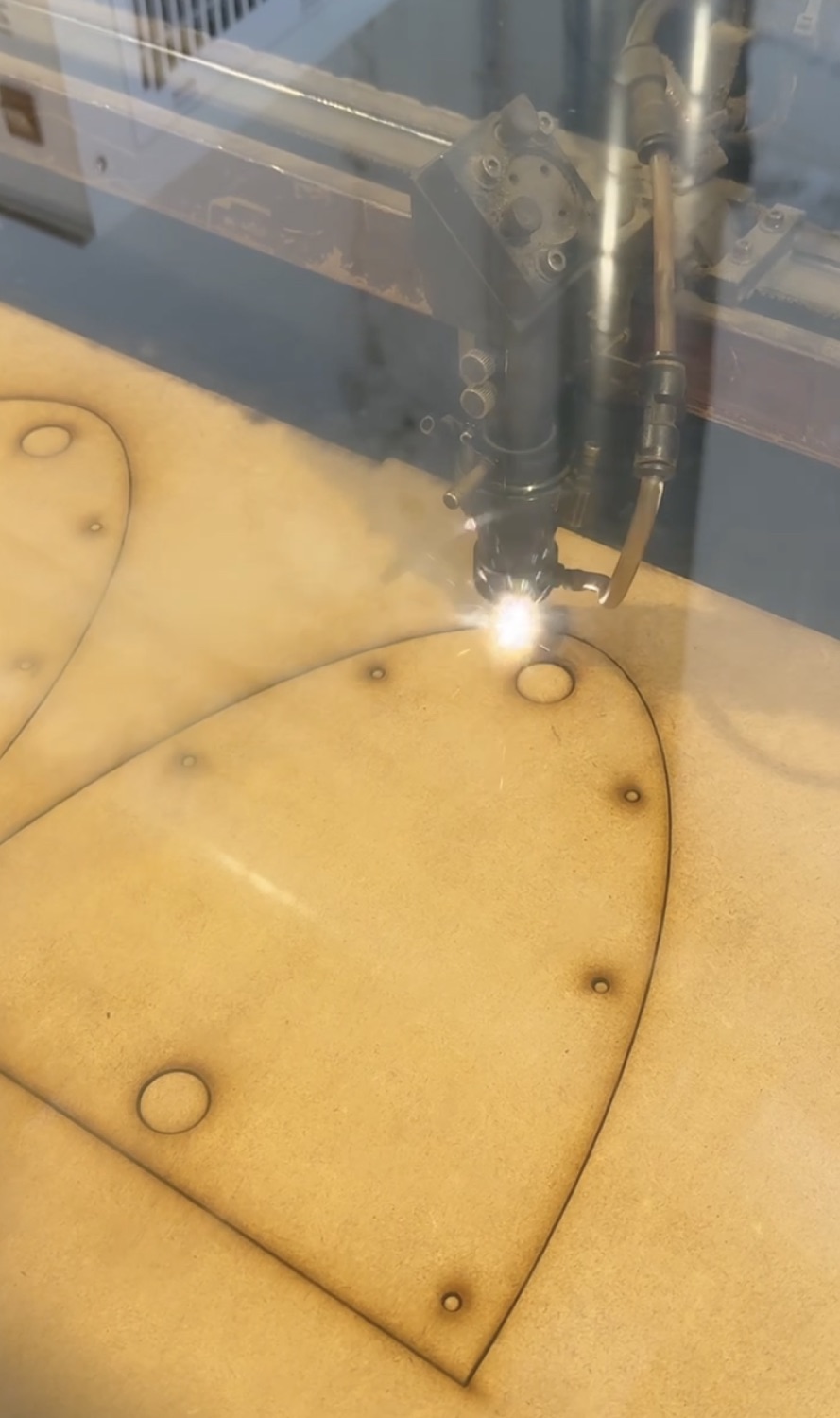

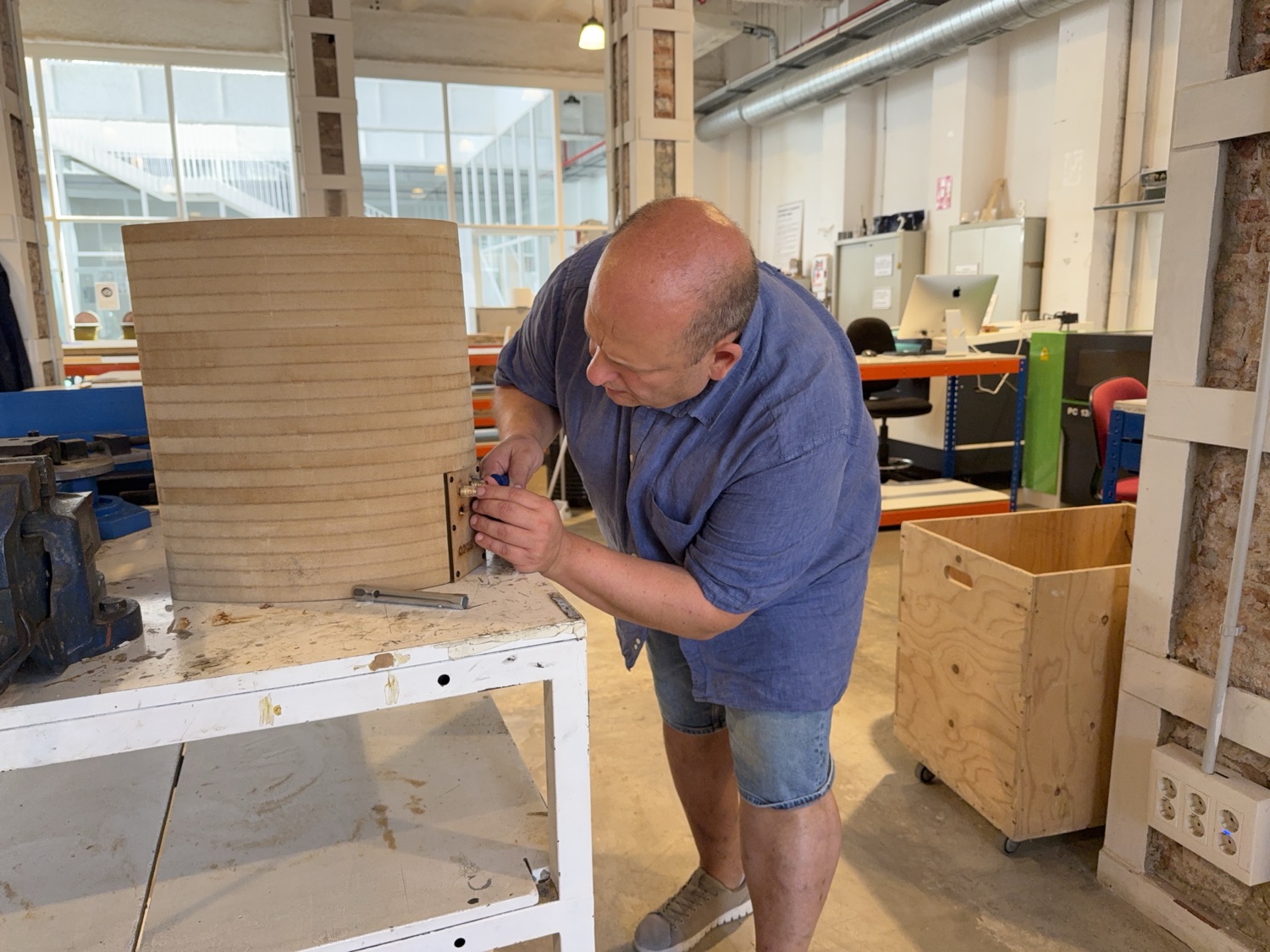

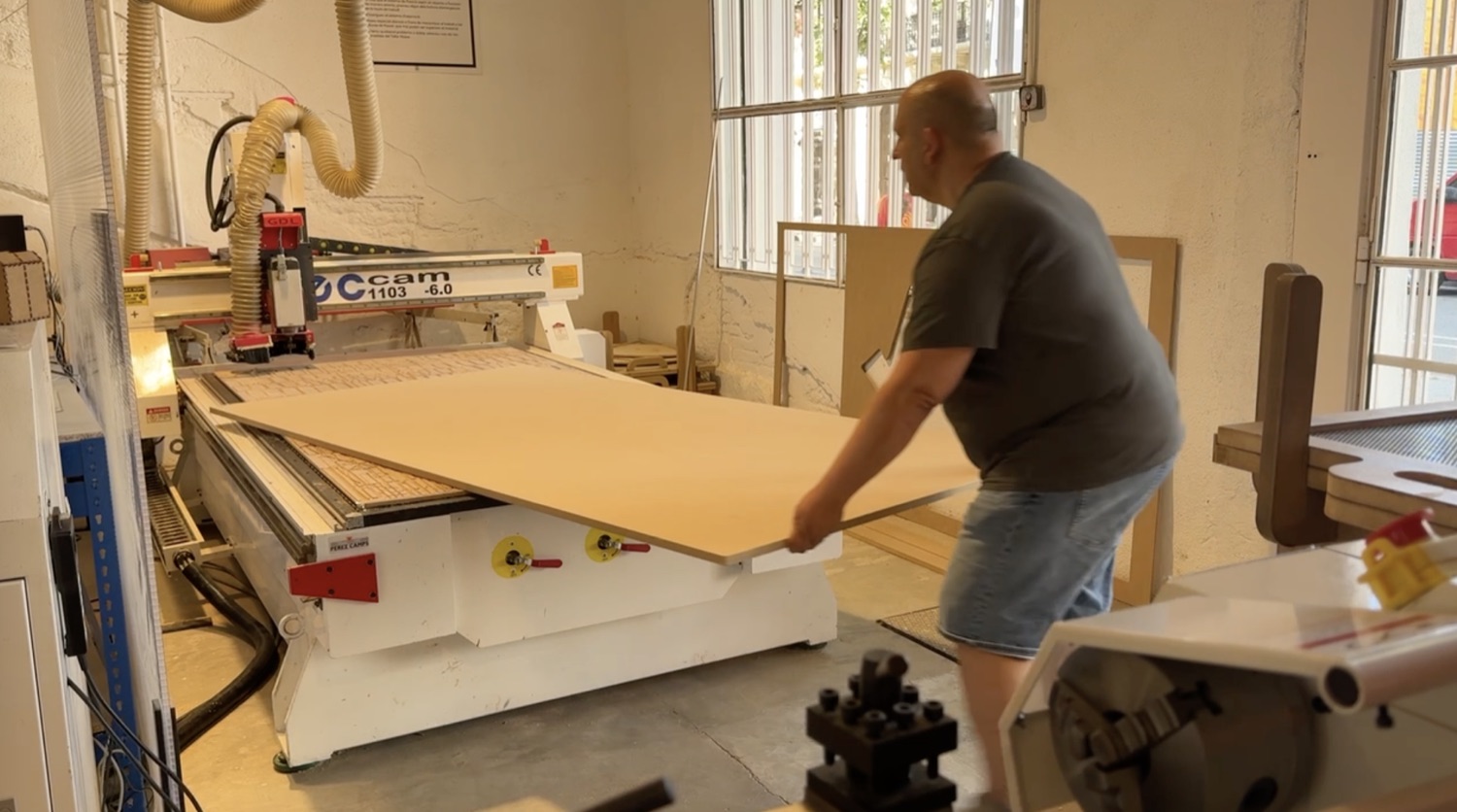

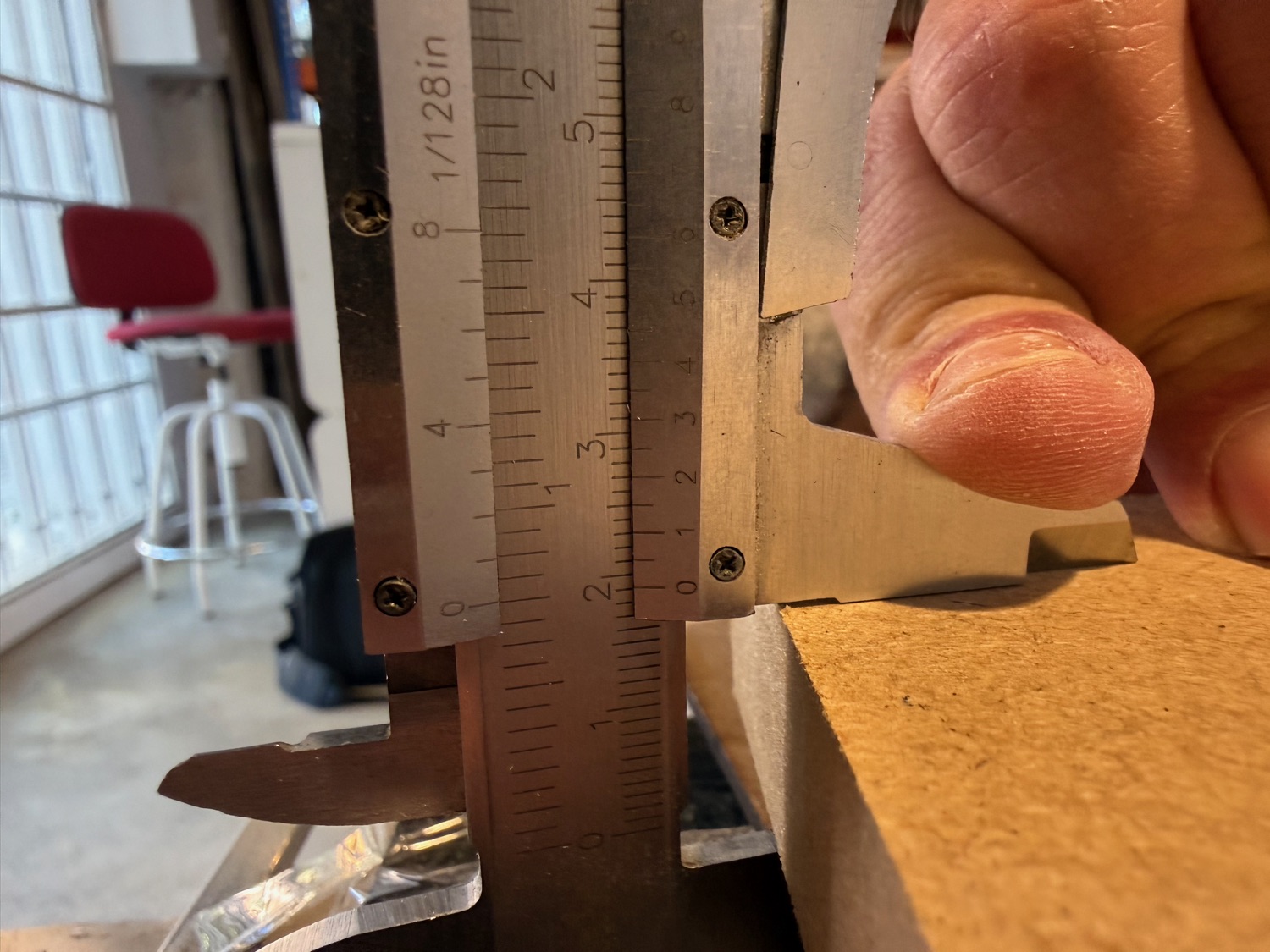

Primer prototipo en el taller propio4/4
  • Encolado del cuerpo laminadoHecho
  • Mecanizado del frontal y de los rebajes de los transductoresHecho
  • Montaje de los transductores y cableado internoHecho
  • Primera escucha del sistema completoHecho
Iteración de diseño y mejoras7/7
  • Corrección de las tolerancias de encolado que descuadraban el frontalHecho
  • Rediseño del puerto a corte pasante, más limpio y más robustoHecho
  • Sistema de varillas resuelto: ni giran ni resquebrajan la maderaHecho
  • Ajuste del volumen interno y de la sintonía sobre el modelo realHecho
  • Frontal con insertos roscados en lugar de encoladoHecho
  • Optimización de materiales y de tornilleríaHecho
  • Mayor precisión de fabricación en el juego de corteHecho
Testeo de montaje y validación3/3
  • Piezas numeradas que solo encajan en una posiciónHecho
  • Montaje cronometrado: unas dos horas por pareja de cajasHecho
  • Validación de que no hacen falta herramientas especialesHecho

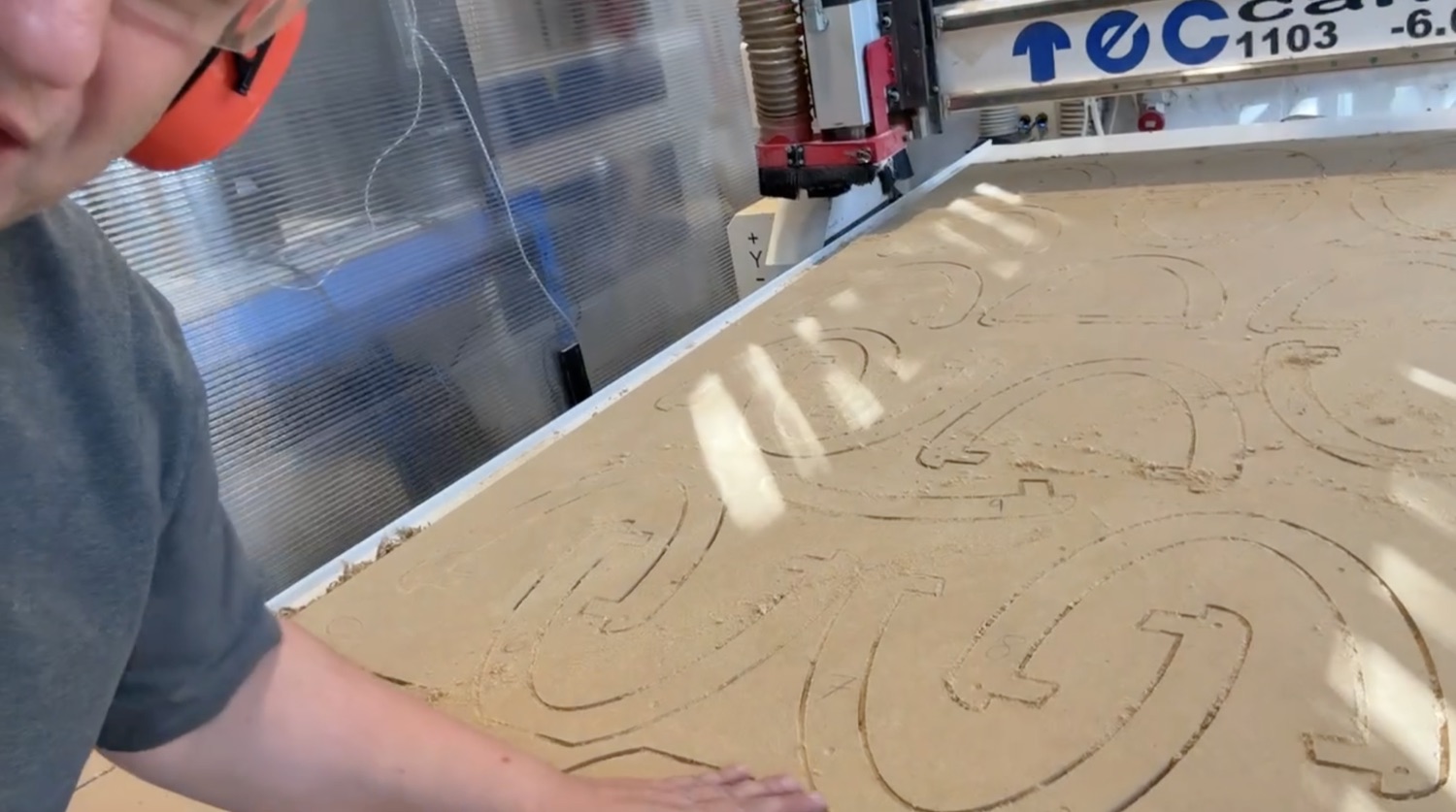

Prototipo en HDF con CNC de alta precisión3/6
  • Taller seleccionado: Nord Taller, artesano digital de Vilafranca del PenedèsNuevoHecho
  • Cambio de tablero: de MDF a HDFHecho
  • Preparación y entrega de los ficheros de corte definitivosHecho
  • Mecanizado de las piezasEn curso
  • Verificación dimensional y montaje del prototipoPendiente
  • Escucha y validación del prototipo definitivoPendiente
05Mediciones y validación acústica7 de 11

Las primeras mediciones ya están hechas y publicadas. Falta que alguien de fuera, con cámara anecoica, las confirme.

Mediciones preliminares6/6

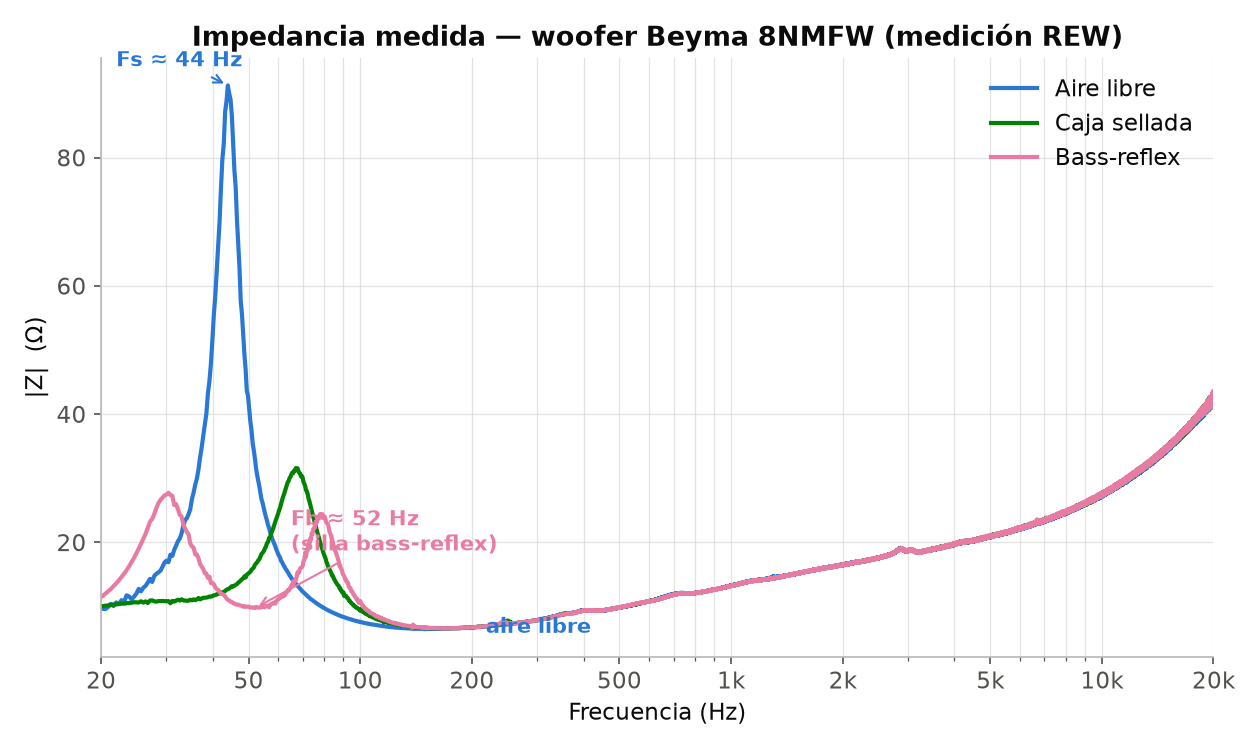

  • Impedancia del woofer al aire, en caja sellada y con el puerto abiertoHecho
  • Lectura de la sintonía real del puerto sobre la curva de impedanciaHecho

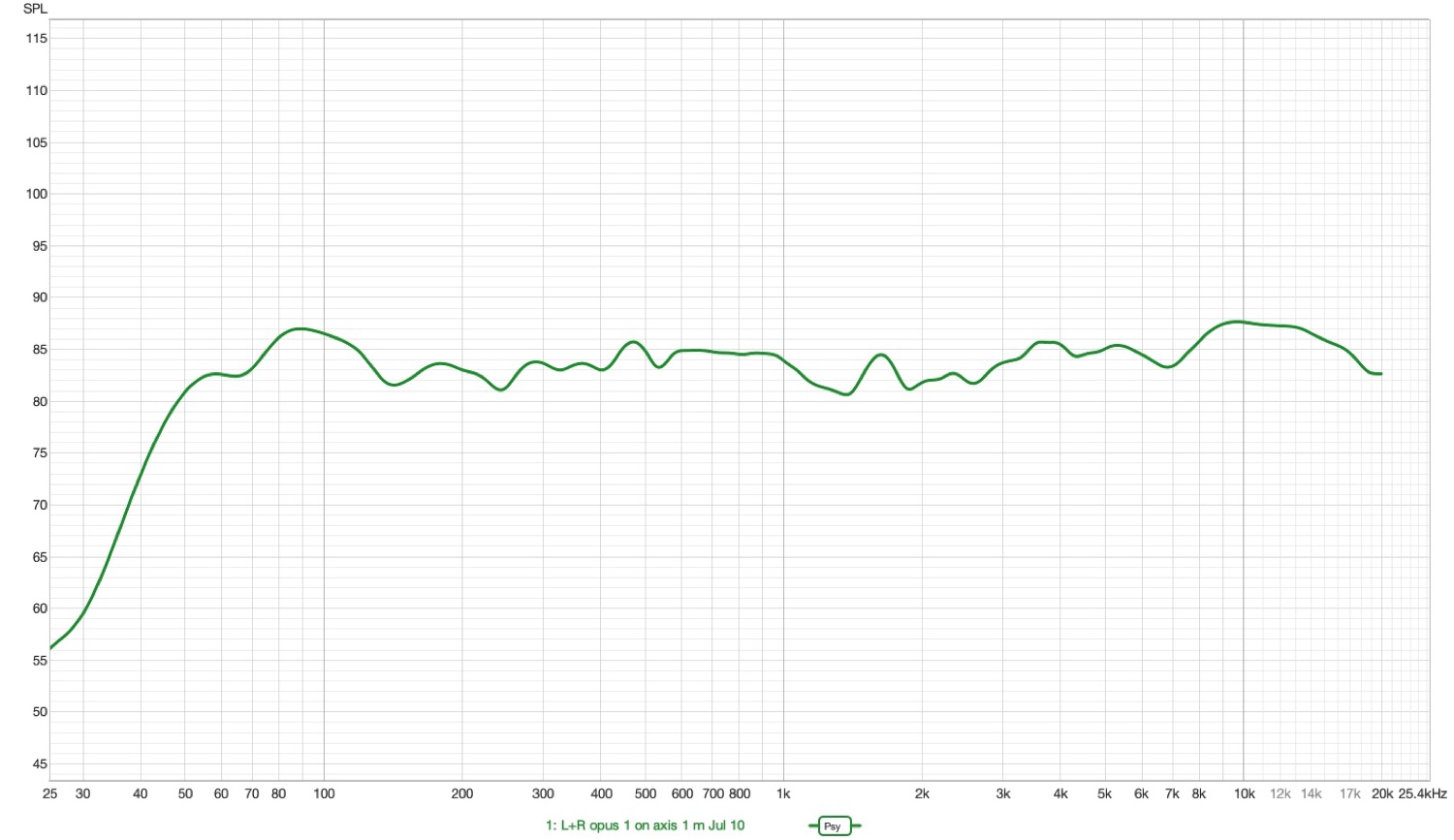

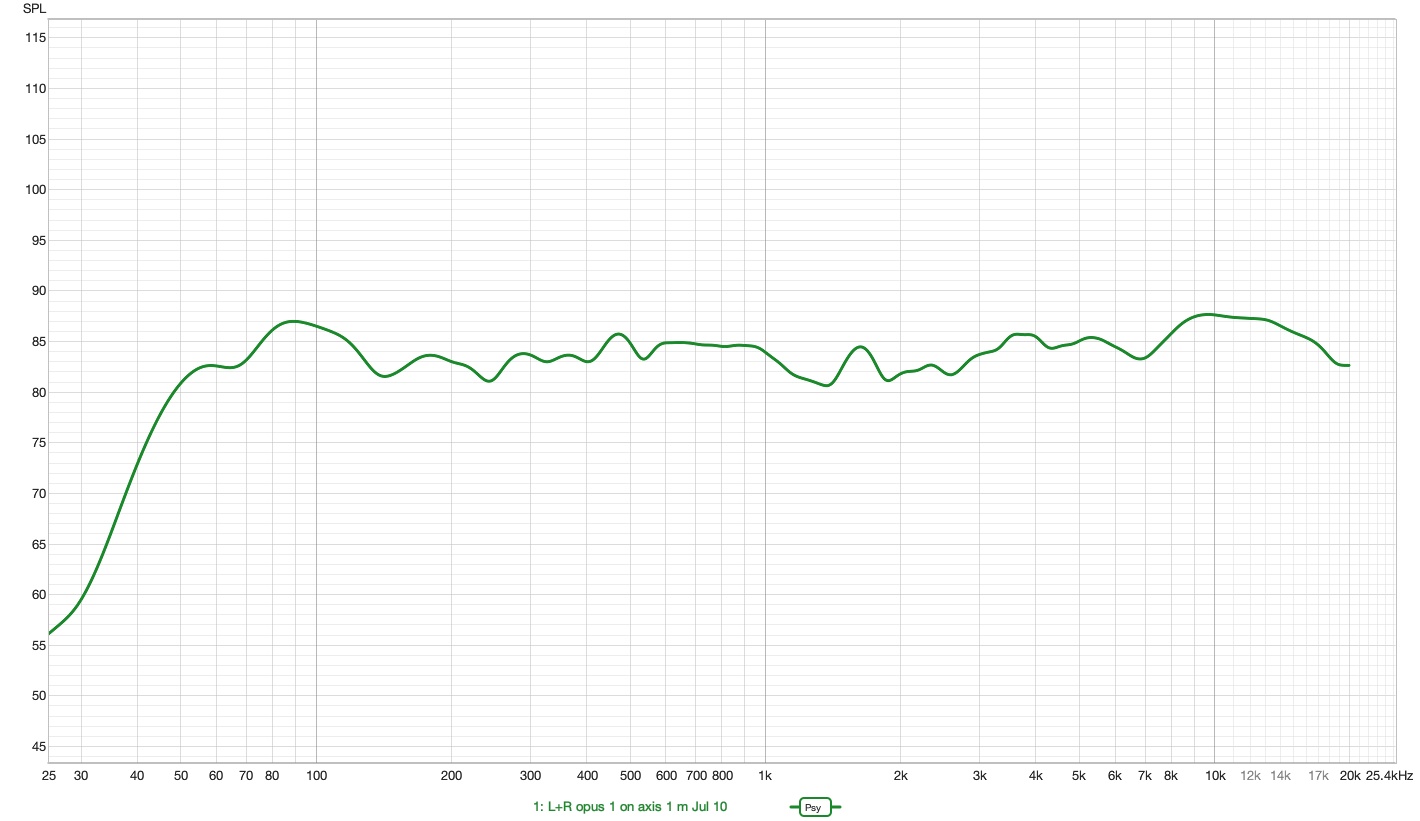

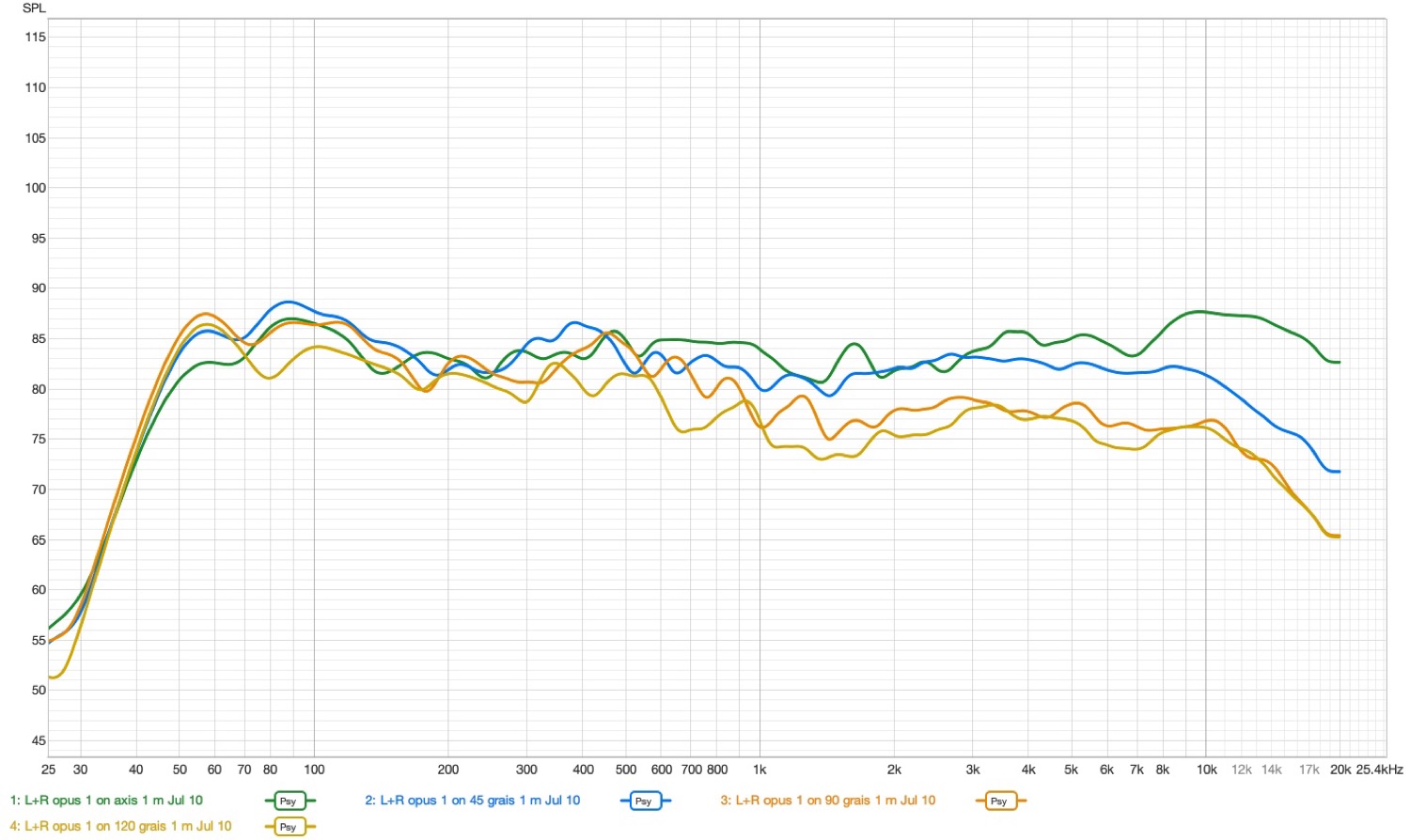

  • Respuesta en frecuencia en el eje, medida a un metroHecho
  • Respuesta fuera de eje a 45, 90 y 120 gradosHecho

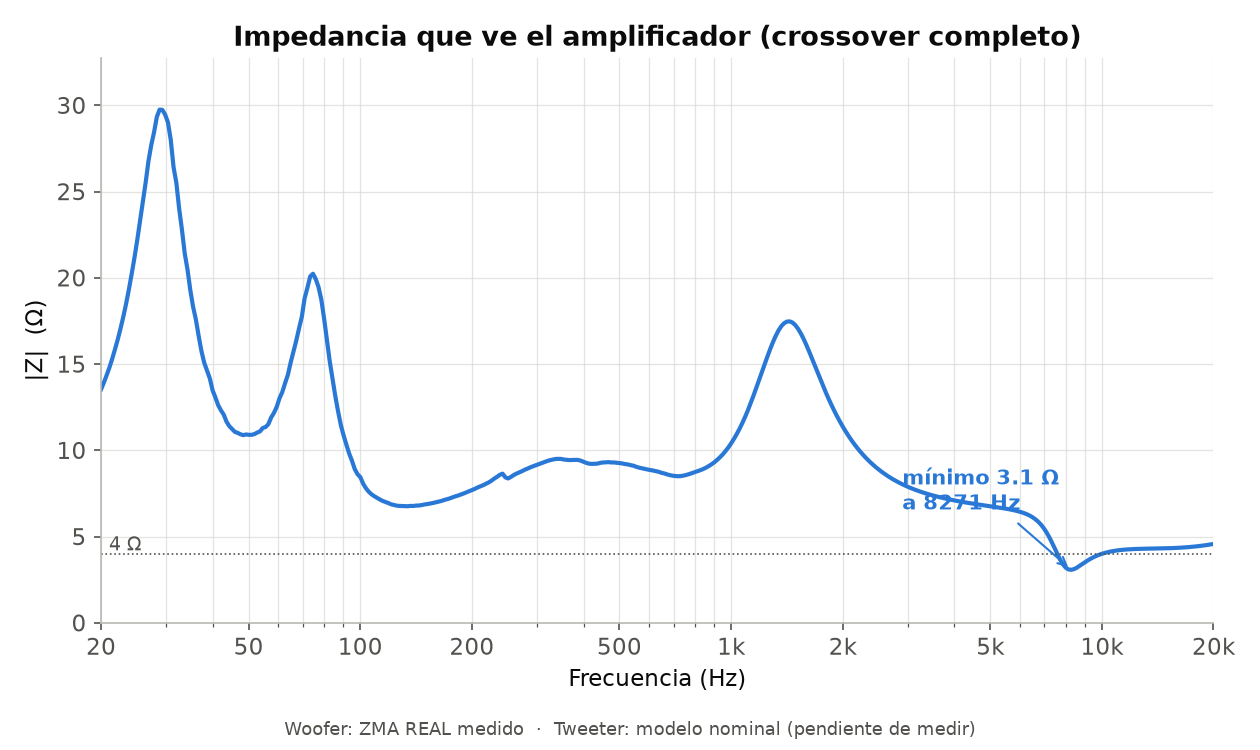

  • Impedancia del sistema completo con el filtro montadoHecho
  • Publicación de las gráficas y de su lectura en esta misma fichaHecho
Validación externa1/5
  • Protocolo de medición escritoHecho
  • Búsqueda de una empresa o laboratorio que valide las medicionesEn curso
  • Medición en cámara anecoicaPendiente
  • Juego completo de directividad, al estilo SpinoramaPendiente
  • Escucha comparativa a ciegas frente a monitores de referenciaPendiente
06Acabados, embalaje y producción5 de 13

Convertir un prototipo en algo que se pueda fabricar, acabar y mandar a casa de alguien sin que llegue tocado.

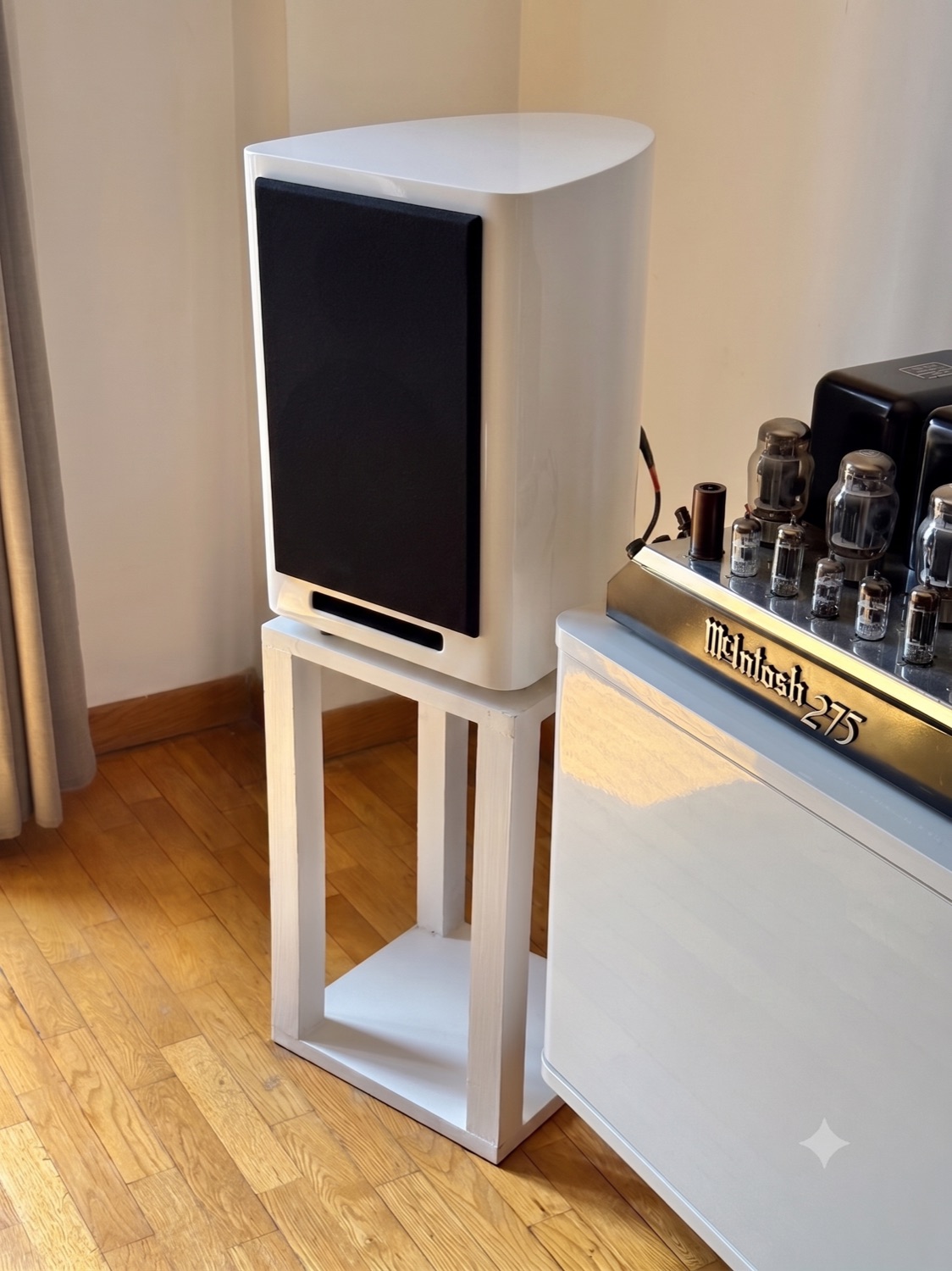

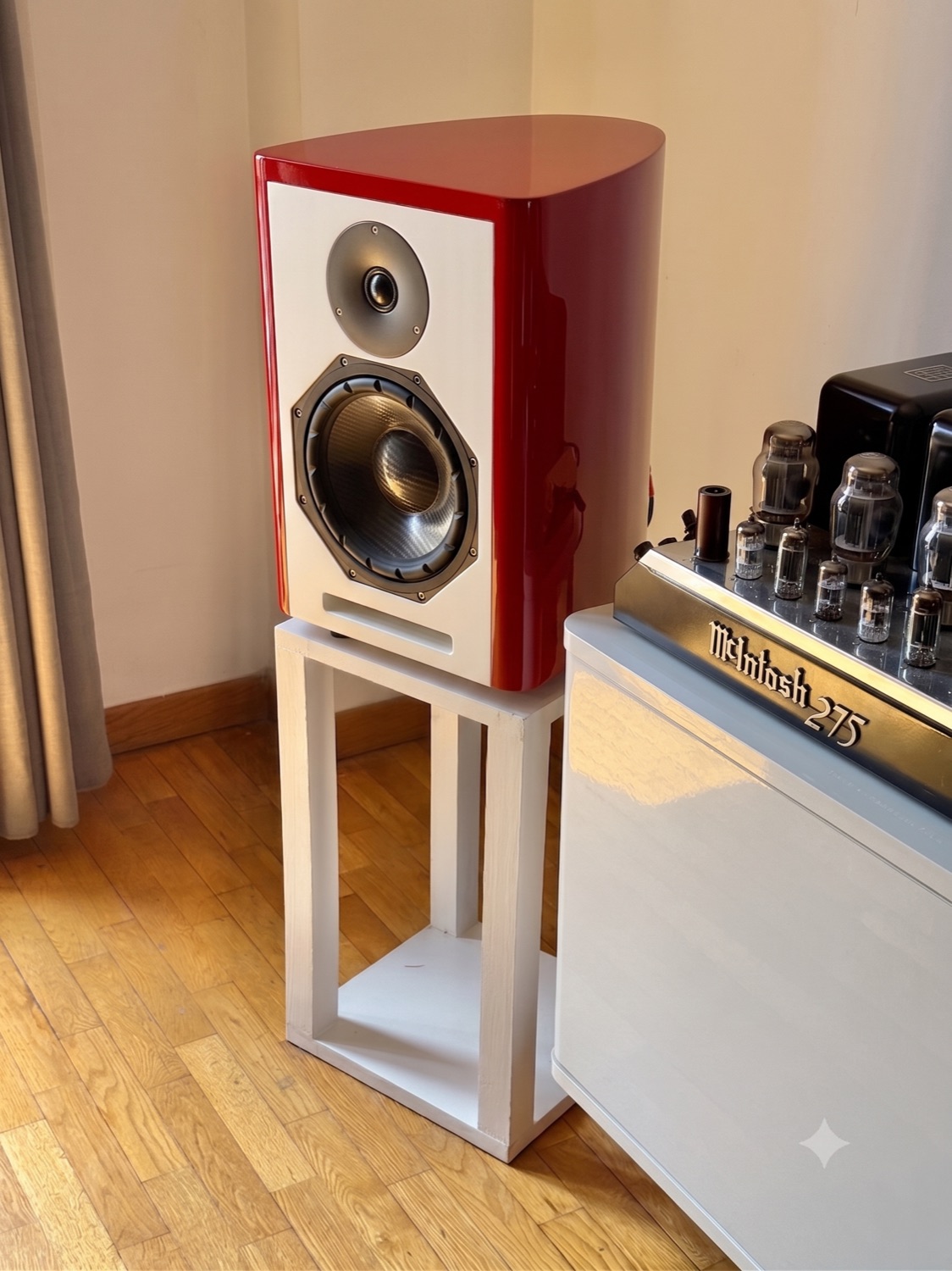

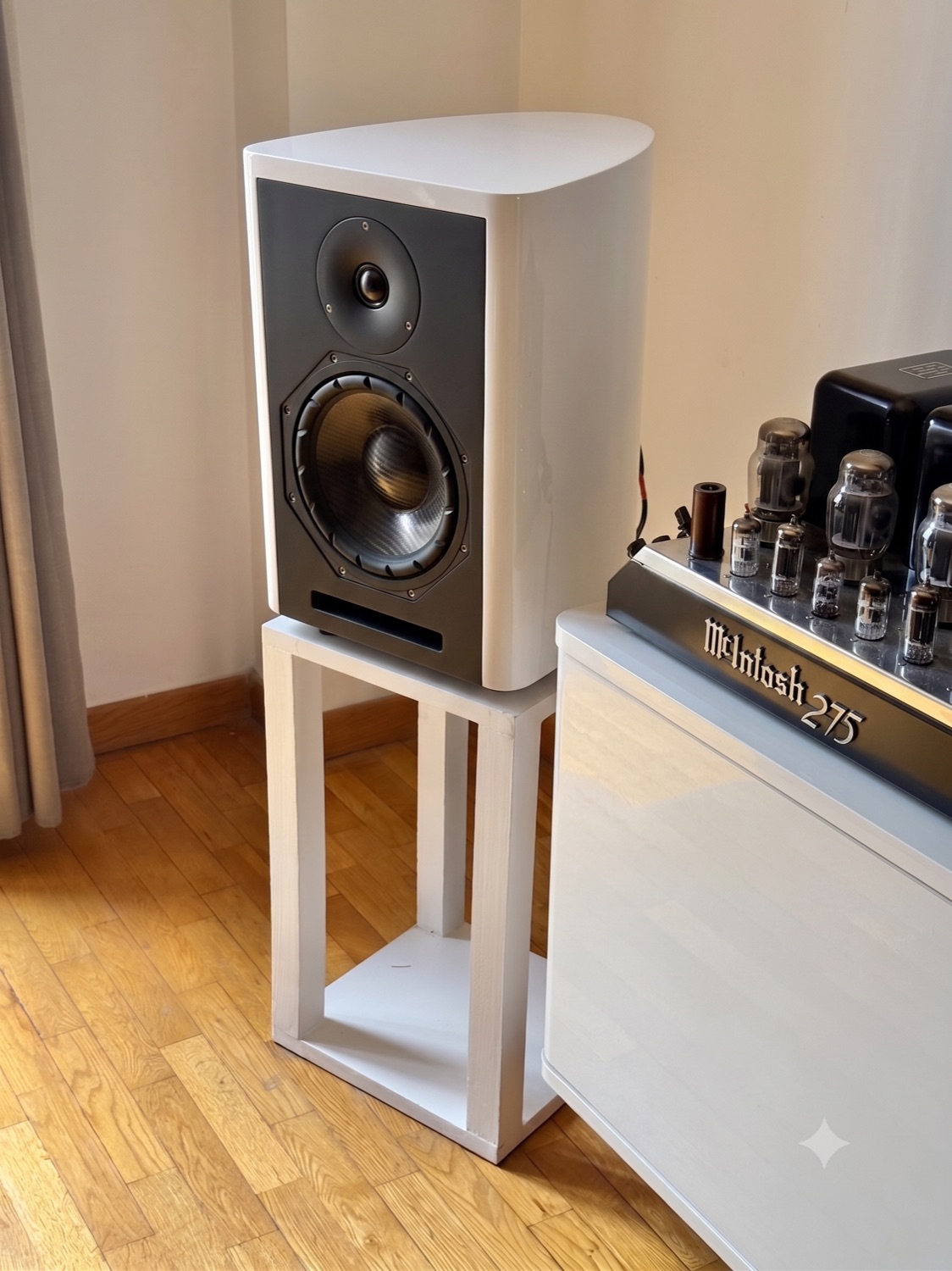

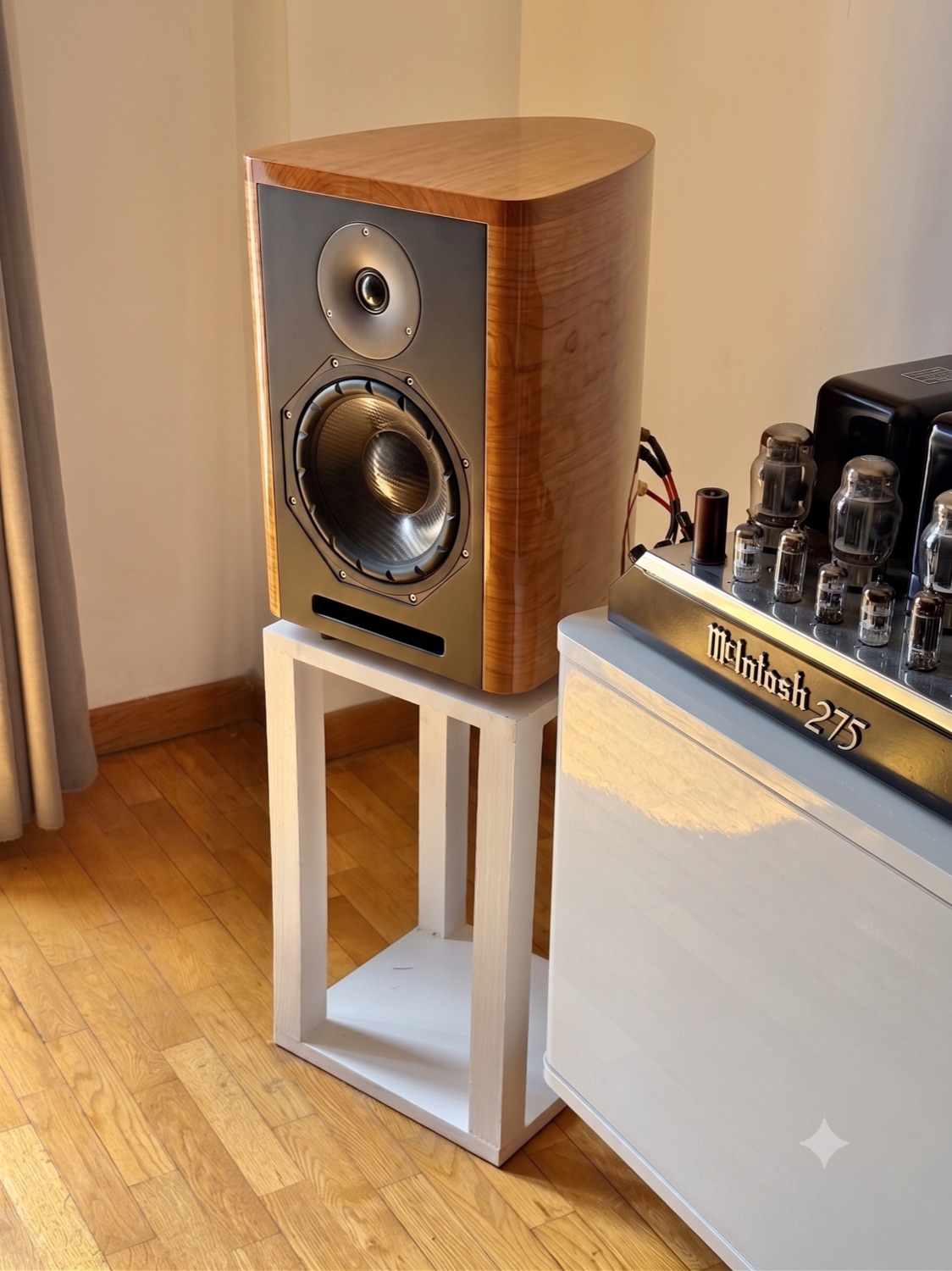

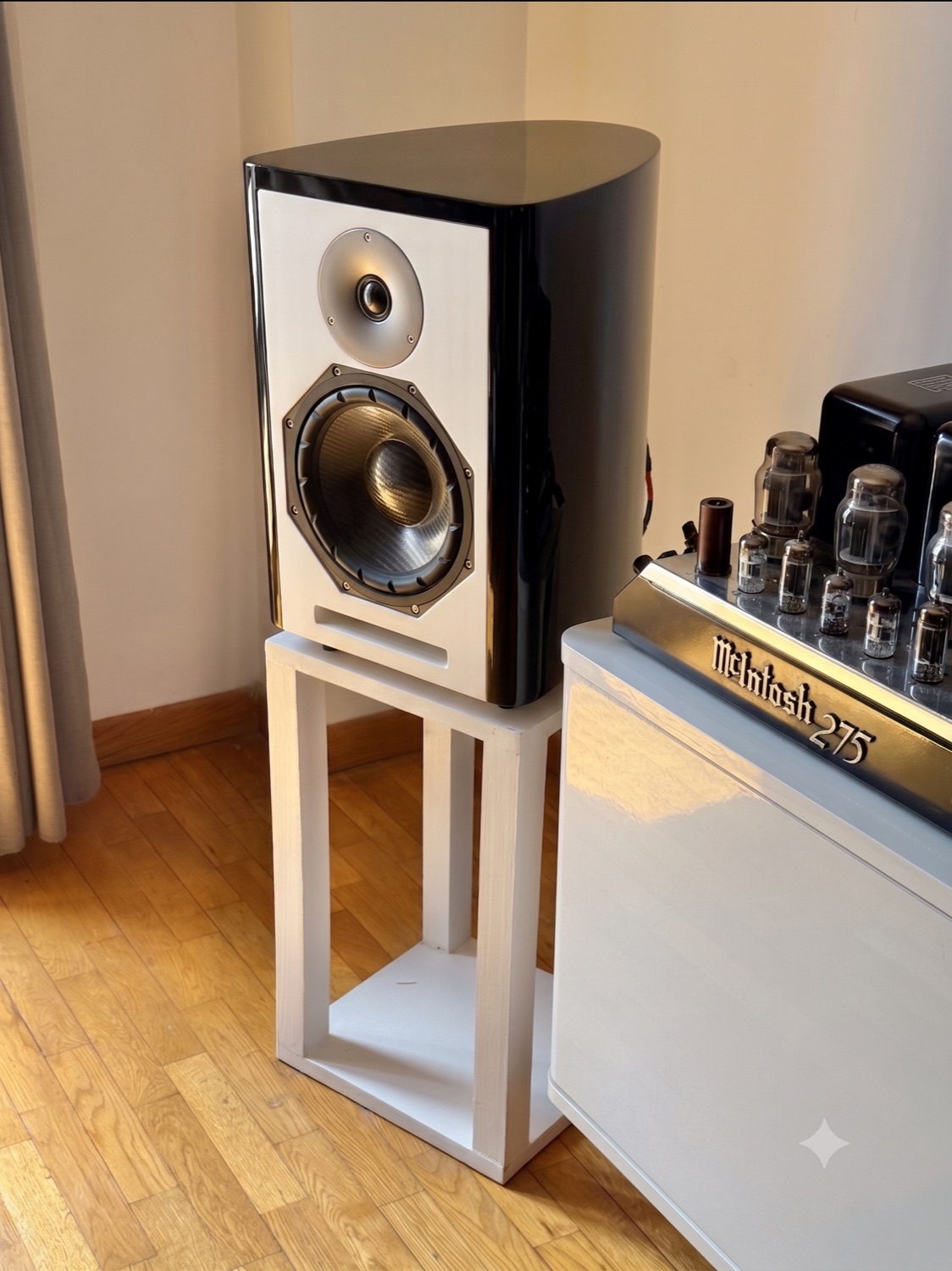

Estética y acabados2/5
  • Primeras previsualizaciones estéticas y simulaciones de acabadoHecho
  • Decisión de la variante lacadaHecho
  • Búsqueda de proveedores de acabados lacadosEn curso
  • Búsqueda de proveedores de laminado en maderaEn curso
  • Cierre de los tres acabados definitivosPendiente
Embalaje y envío3/5
  • Cálculo de los pesos reales, pieza a piezaHecho
  • Reparto del envío en cuatro bultos por pareja, ninguno por encima de 15 kgHecho
  • Primer proveedor de cartón de doble onda consultadoHecho
  • Búsqueda de sistemas de empaquetado y de bandejas de protección troqueladasEn curso
  • Cierre de transportista y de tarifas de envíoEn curso
Documentación del kit0/3
  • Manual de montaje ilustradoPendiente
  • Vídeos de montaje paso a paso, accesibles por código QRPendiente
  • Publicación de los planos de corte en abiertoPendiente
07Presentación y salida al público4 de 10

El proyecto se ha contado en abierto desde el primer día. Queda ponerlo a sonar delante de gente y abrir la primera serie.

Comunicación del proyecto4/4
  • Ficha pública del Opus I en HifiCaféHecho
  • Serie de vídeos del proceso en el canal de YouTubeHecho
  • Grupo de comunidad del Opus I abiertoHecho
  • Lista de personas interesadas en las audicionesHecho
Primera audición pública0/3
  • Búsqueda de una sala en BarcelonaEn curso
  • La feria Stereo Vintage Barcelona, en estudio como escenario del estrenoEn curso
  • Fecha y formato confirmadosPendiente
Apertura de la primera serie0/3
  • Precio definitivo y condicionesPendiente
  • Reservas de la primera serie numeradaPendiente
  • Primeras entregasPendiente

El método

Durante décadas, el diseño de altavoces ha dejado de depender del misticismo o la intuición. Hoy existen herramientas de simulación, sistemas de análisis y una extensa bibliografía que permiten predecir con precisión cómo afecta cada decisión al resultado final. El Opus I aplica ese conocimiento acumulado.

El desarrollo se ha centrado en dos objetivos críticos:

  • Reducir la distorsión del sistema. Tanto la no linealidad propia de los transductores como la coloración acústica y mecánica que añade el recinto.
  • Optimizar la respuesta angular. Una respuesta en frecuencia equilibrada en el eje, combinada con una directividad progresiva fuera de él. Los estudios de Floyd Toole y Sean Olive demuestran que esa correlación es el factor clave en las preferencias de los oyentes en pruebas a ciegas.

Esto no implica que exista un único sonido correcto: determinados comportamientos físicos son estadísticamente preferidos porque generan menor fatiga auditiva y mayor fidelidad al mensaje original.

El formato kit como filosofía. Muchas de las soluciones mecánicas del Opus I serían inviables en una línea de montaje automatizada por coste de mecanizado y tiempo de curado. El kit recupera la cultura del audio de los años sesenta y setenta: el montaje no es solo un ahorro, es la vía para comprender el altavoz por dentro. Hasta la fecha, es además el primer kit comercial de altavoces diseñado y fabricado en España con transductores Beyma, de fabricación también española.

El proyecto sigue en fase de ajuste. Antes de cerrar el diseño, el sistema se contrastará mediante mediciones de campo cercano y lejano y sesiones de escucha comparativa a ciegas frente a monitores de referencia del mercado, aislando el resultado de los sesgos de precio o expectativa.

Construcción

Por qué está hecha así

Cada decisión geométrica y material equilibra el rendimiento acústico con la viabilidad del montaje doméstico. El diseño está pensado para que el resultado final dependa del proyecto y no de la habilidad previa de quien lo construye.

Ver las 9 claves de construcción
01

Geometría «Lira»

Sección curva con frontal plano y trasera elíptica. Elimina las paredes paralelas, distribuye los modos resonantes internos y rompe las ondas estacionarias.

02

Paredes laminadas de 40 mm

Estructura formada por 23 láminas de tablero mecanizadas por CNC. Las múltiples líneas de adhesivo entre capas actúan como amortiguamiento estructural y reducen la energía radiada por los paneles.

03

Compresión vertical

Cuatro varillas roscadas de acero M8 atraviesan el cuerpo en vertical y lo mantienen bajo presión constante. Aumentan la rigidez mecánica y aseguran un sellado perfecto, sin juntas a tope.

04

Puerto bass-reflex integrado

El conducto de sintonía está fresado directamente en las propias láminas de madera. Evita las resonancias tubulares de los puertos plásticos comerciales y garantiza la precisión dimensional de la sintonía.

05

Transductores Beyma profesionales

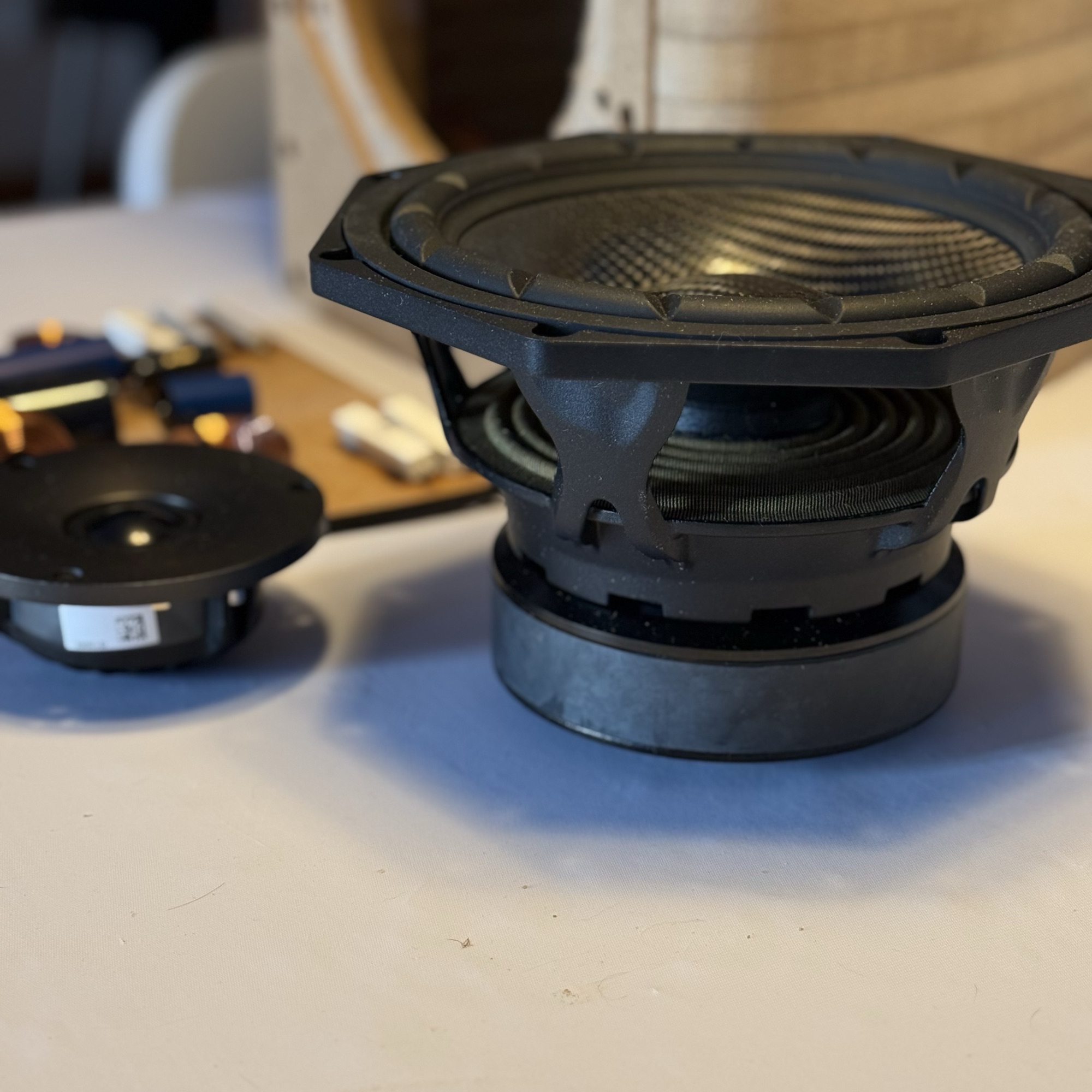

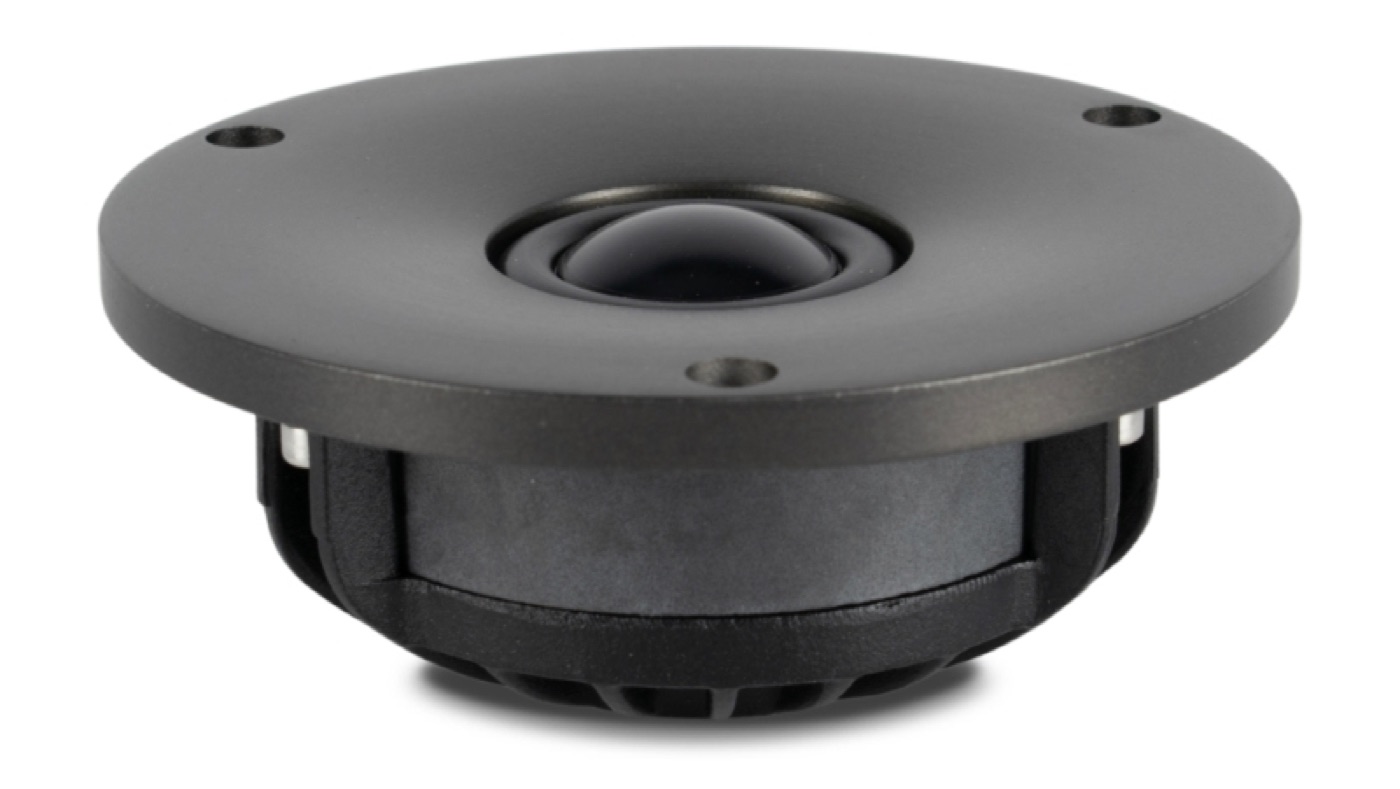

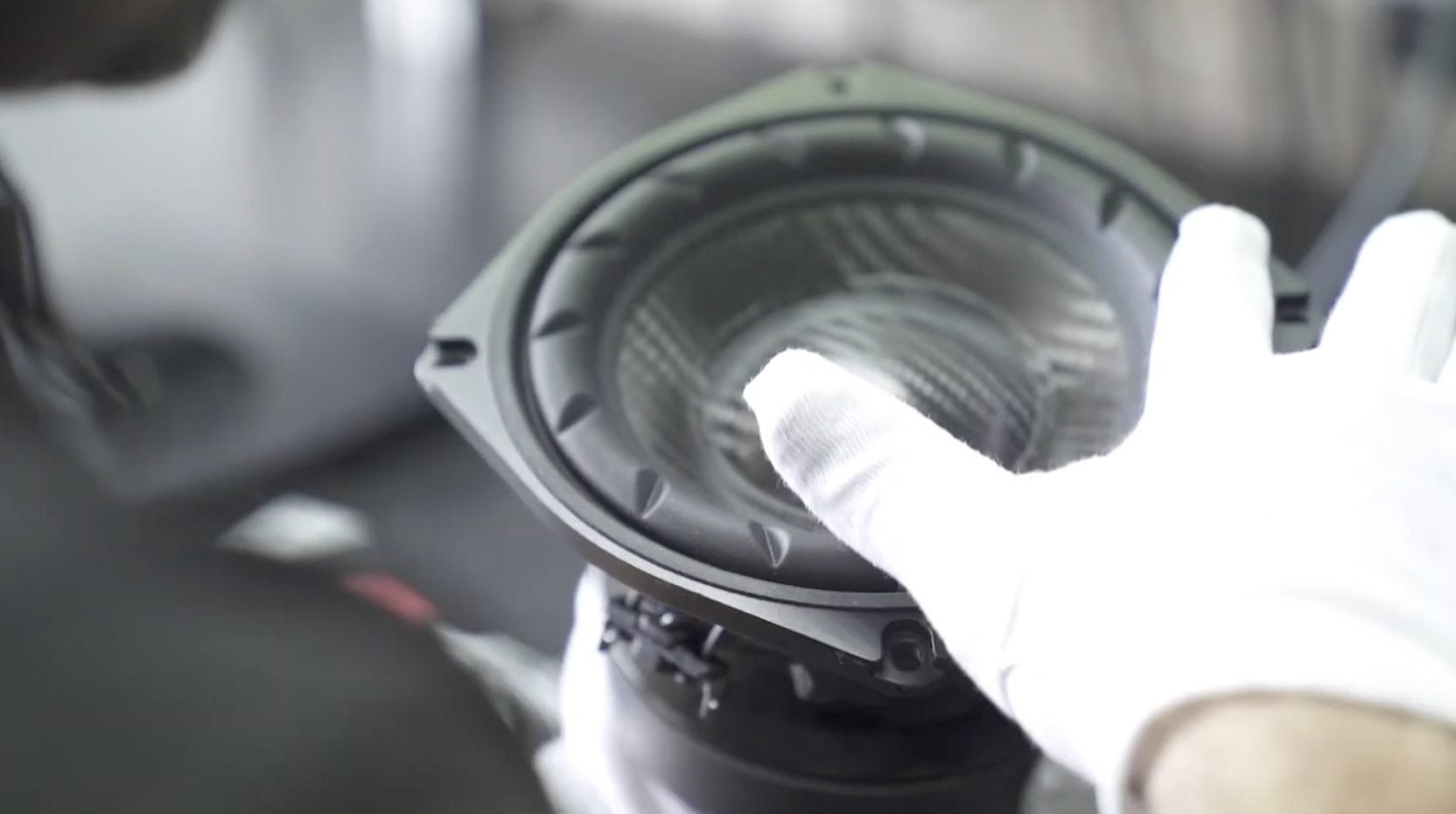

Woofer 8NMFW (cono de carbono) y tweeter de cúpula T25M. Componentes de ámbito profesional, seleccionados por su baja compresión dinámica y su estabilidad térmica a presiones sonoras elevadas.

06

Frontal enrasado

Ambos transductores quedan embutidos a paño en el baffle mediante rebajes micrométricos. Minimiza la difracción de bordes del frontal.

07

Montaje guiado sin error

Todas las piezas de madera llegan numeradas y machihembradas para encajar en una única posición. No requiere herramientas especiales ni rectificaciones a mano.

08

Filtro Jantzen + Dayton

Crossover pasivo con bobinas de aire (sin saturación de núcleo) y condensadores de polipropileno de Jantzen Audio y Dayton Audio. Incluye redes de corrección de impedancia y atenuación calculadas para una transición limpia entre vías.

09

Detalles específicos

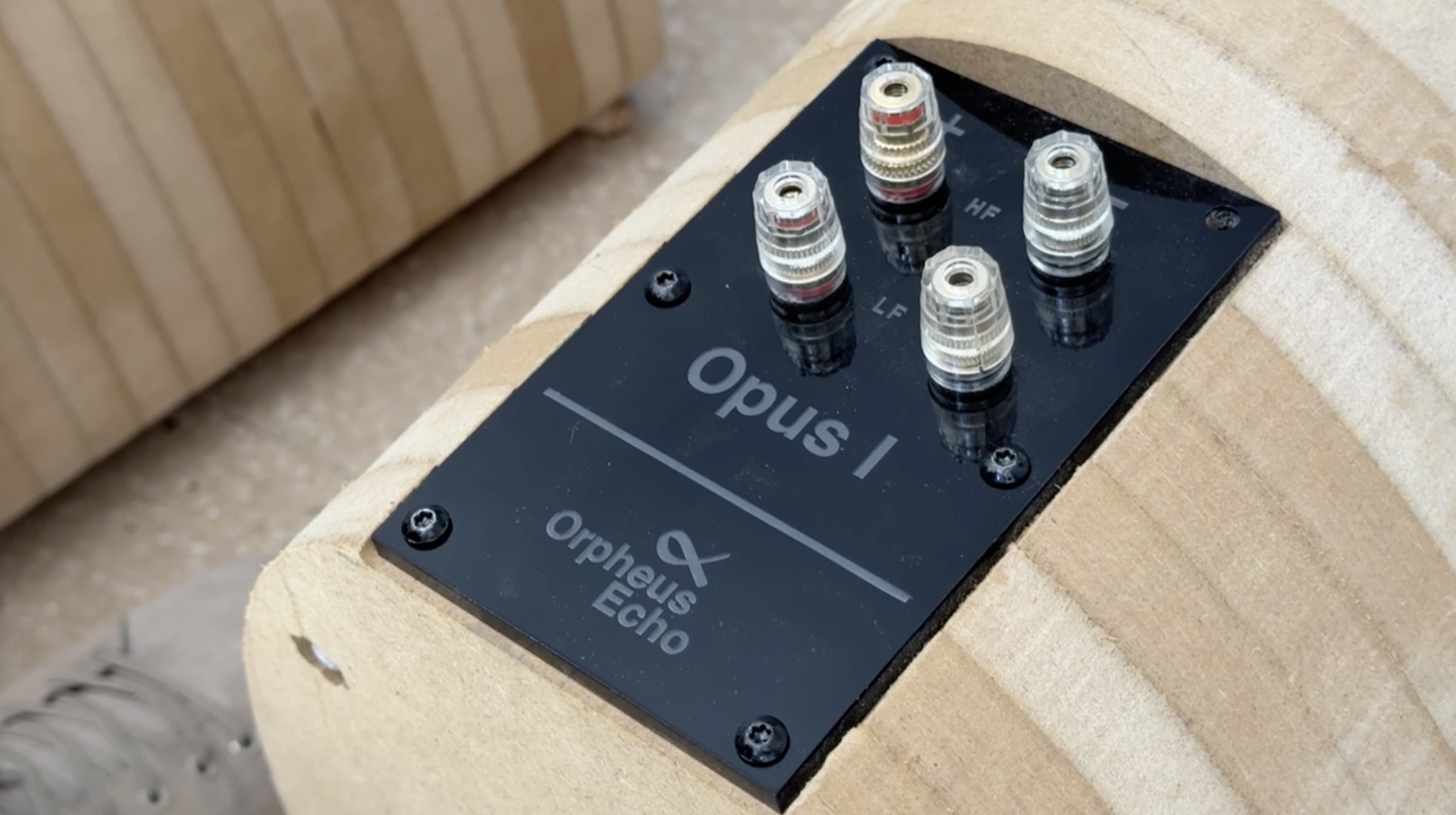

Placa de terminales posterior a medida, cortada por láser en metacrilato negro (grabado y taladros para los bornes de altavoz), integrada en la curvatura elíptica del recinto.

Fundamento

Bases científicas

El Opus I no se basa en esoterismo; se apoya en literatura técnica verificada en fuentes primarias (AES, JAES, BBC Research). Las referencias fundamentales del diseño son:

Ver las fuentes

Modelado electroacústico

  • Thiele-Small · Leo Beranek · Harry OlsonParámetros del sistema y tratados clásicos de difracción

Percepción y directividad

  • Floyd Toole · Sean Olive · Allan DevantierSpinorama (CTA-2034), directividad y modelos de predicción de preferencia

Comportamiento no lineal

  • Earl Geddes · Wolfgang KlippelAnálisis moderno de distorsión

Crossovers y filtros

  • Siegfried LinkwitzRedes de dispersión y filtros

Simulación y medición

  • VituixCAD · Hornresp · REWOptimización del diseño y medición experimental

Las marcas citadas pertenecen a sus titulares y aparecen solo como referencia técnica.

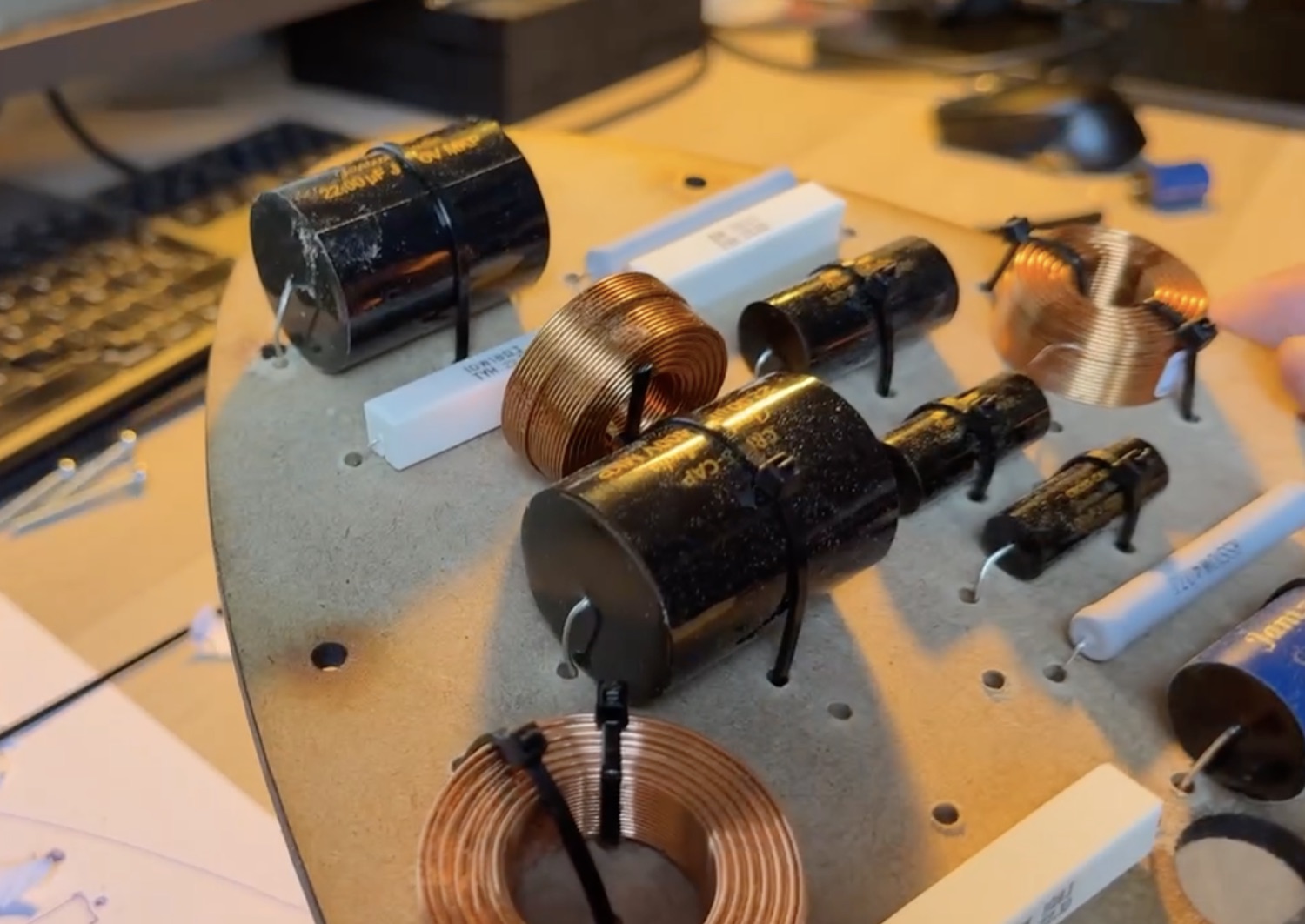

Crossover

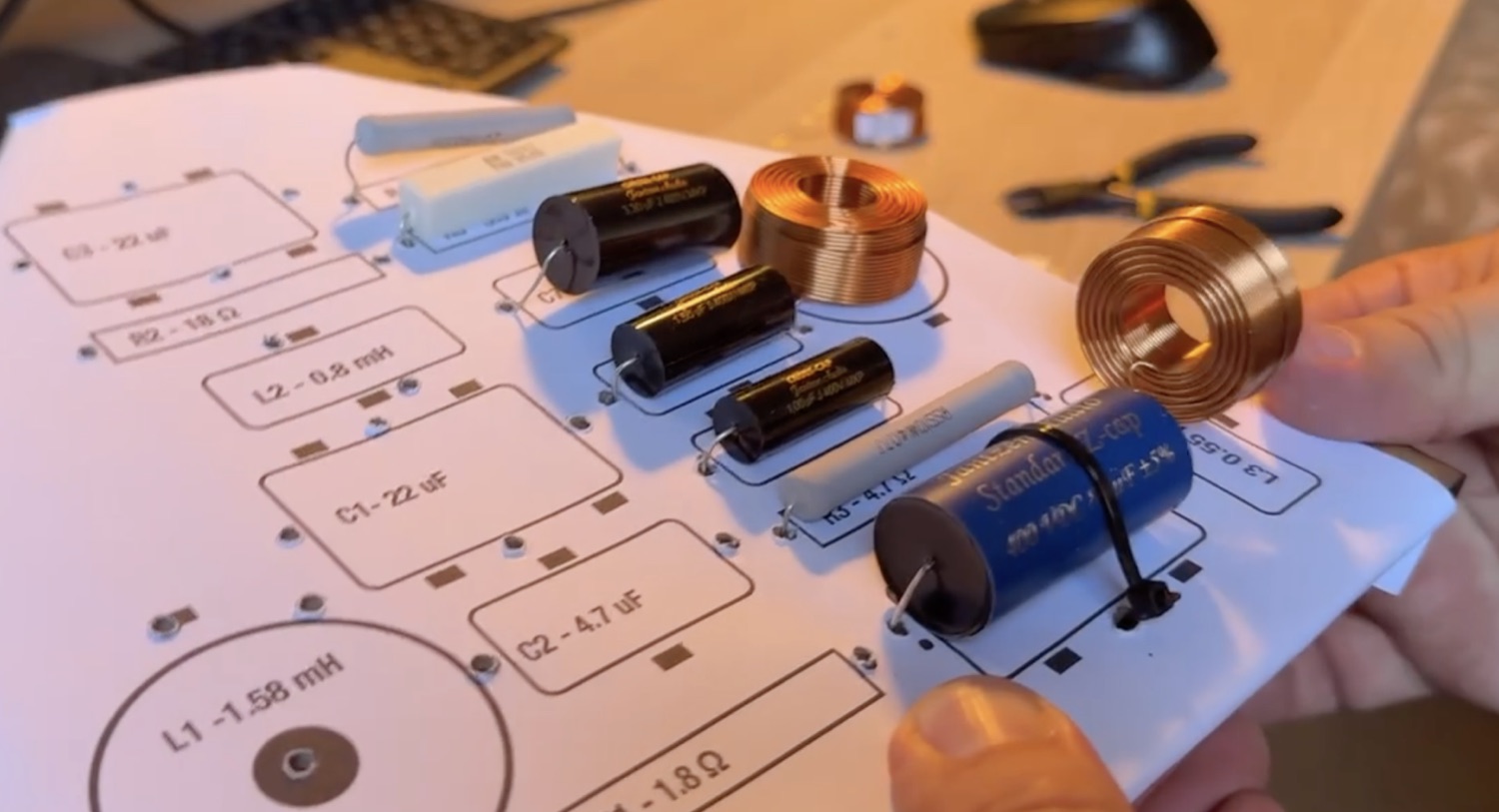

El filtro divisor

El crossover o filtro divisor es el cerebro del altavoz: reparte la señal que llega del amplificador entre el woofer y el tweeter, enviando a cada transductor solo la banda de frecuencias que sabe reproducir y protegiéndolos de las que les harían daño. Pero no se limita a «cortar»: corrige la respuesta en frecuencia, iguala los niveles de los dos altavoces, compensa sus impedancias y alinea sus fases para que ambos suenen como una sola fuente coherente. Por eso un filtro bien diseñado marca la diferencia entre un altavoz que mide bien y uno que además suena natural. Y el cálculo no basta sin buenos materiales: bobinas de aire (sin núcleo que sature), condensadores de polipropileno de bajas pérdidas y resistencias no inductivas de potencia mantienen la señal limpia, estable a alto volumen y fiel con el paso del tiempo. En el Opus I el filtro es pasivo, de componentes Jantzen Audio y Dayton Audio, medido pieza a pieza y montado sobre una placa de circuito impreso diseñada con el contorno del propio recinto.

Ver el esquema y el detalle de los componentes
Esquema del filtro divisor pasivo del Opus I
Filtro de agudos (T25M) y filtro de graves (8NMF).

Bloques funcionales

Paso-bajo del woofer

L1 · L2 · C1 · C2 · R1

Las dos bobinas en serie (L1 1,58 mH y L2 0,8 mH) dejan pasar los graves al 8NMFW y van frenando progresivamente los agudos. Los condensadores C1 (22 µF) y C2 (4,7 µF) derivan a masa lo que sobra y R1 (1,8 Ω) amortigua esa red para que el corte sea limpio y sin resonancias.

Compensación de impedancia (Zobel)

C3 · R2

C3 (22 µF) en serie con R2 (18 Ω) forman una red Zobel a la entrada del woofer. Corrigen la subida de impedancia que provoca la inductancia de la bobina móvil, de modo que el filtro paso-bajo «vea» una carga estable y resistiva y trabaje tal como se calculó.

Paso-alto del tweeter

C4 · L3

C4 (8,2 µF) en serie con L3 (0,55 mH) a masa forman un paso-alto de 2.º orden (12 dB/oct). Bloquean los graves que dañarían el T25M y dejan pasar solo la banda alta que sabe reproducir.

Trampa de resonancia (notch)

L4 · C5 · C6 · R3

L4 (0,7 mH) con C5 (1,5 µF) y C6 (1 µF) forman una red resonante en serie a masa que «aspira» un pico concreto de la respuesta del tweeter. R3 (4,7 Ω) fija la profundidad y el Q de esa trampa para suavizar la curva sin pasarse.

Atenuador L-pad + bypass

R5 · R4 · C7

R5 (3,3 Ω) en serie y R4 (12 Ω) en paralelo forman un L-pad: bajan el nivel del tweeter para igualarlo a la sensibilidad del woofer y, a la vez, mantienen constante la impedancia que ve el crossover. C7 (3,3 µF) puentea R5 en el extremo agudo para no perder aire ni brillo en la última octava.

Componentes

Transductores Beyma

Los dos transductores del Opus I pertenecen a la serie NMF (Near & Mid Field) de Beyma: una nueva gama de gama alta que el fabricante valenciano ha diseñado específicamente para campo cercano y campo medio —la alta fidelidad doméstica y los estudios de sonido—. Desarrollada con dos años de simulación multifísica para buscar linealidad extrema y una distorsión mínima, Beyma la resume como «sonido en directo en casa».

Por qué Beyma

Elegir los altavoces es la decisión que más marca un diseño de dos vías: son ellos los que mueven el aire. Después de comparar varias marcas, los transductores del Opus I son Beyma, y no por un único motivo.

Calidad de los transductores

Componentes de gama profesional, no de catálogo de consumo. La serie NMF nace de dos años de simulación multifísica buscando linealidad y mínima distorsión: la base honesta sobre la que se puede construir un buen altavoz.

Más de medio siglo de historia

Fundada en 1969, Beyma es hoy una de las marcas de referencia del audio profesional en Europa. Detrás de cada transductor hay cincuenta años de oficio acumulado.

Fiables y robustos

Nacidos para el sonido profesional —giras, salas, estudios—, aguantan mucho más de lo que en casa les pedirás nunca. Esa robustez se traduce en tranquilidad: un altavoz para años.

Empresa española

Diseñan y fabrican en Moncada, Valencia. Trabajar con un fabricante nacional acorta distancias y plazos, y mantiene el proyecto cerca de casa.

Profesionalidad y calidad humana

En cada contacto, de ingeniería a ventas, la misma seriedad y el mismo buen trato. Da gusto trabajar con gente así.

Pero si tengo que quedarme con una sola razón por encima de todas, es la más humana: con Beyma se puede hablar. Levantas el teléfono y al otro lado hay ingenieros, diseñadores y un equipo de comunicación y ventas dispuestos a dialogar, a explicar lo que preguntas y a escuchar lo que propones. No es un catálogo cerrado ni un formulario sin respuesta. Somos personas, todos —y esto, al final, lo hacemos personas para personas.

Josep Maria Marimon
Conoce a Beyma y sus transductores

Beyma se fundó en 1969, cuando la familia Masip se trasladó de Barcelona a Valencia para fabricar altavoces. Diseña y produce en sus instalaciones de Moncada (Valencia). En 1974 llevó sus productos a la feria Musikmesse de Frankfurt y desde 1976 exporta a toda Europa; más de cincuenta años después es una de las marcas de referencia del audio profesional.

La sede de Beyma en Moncada (Valencia)
La sede de Beyma en Moncada (Valencia)
Recepción, con el logo de la casa
Recepción, con el logo de la casa

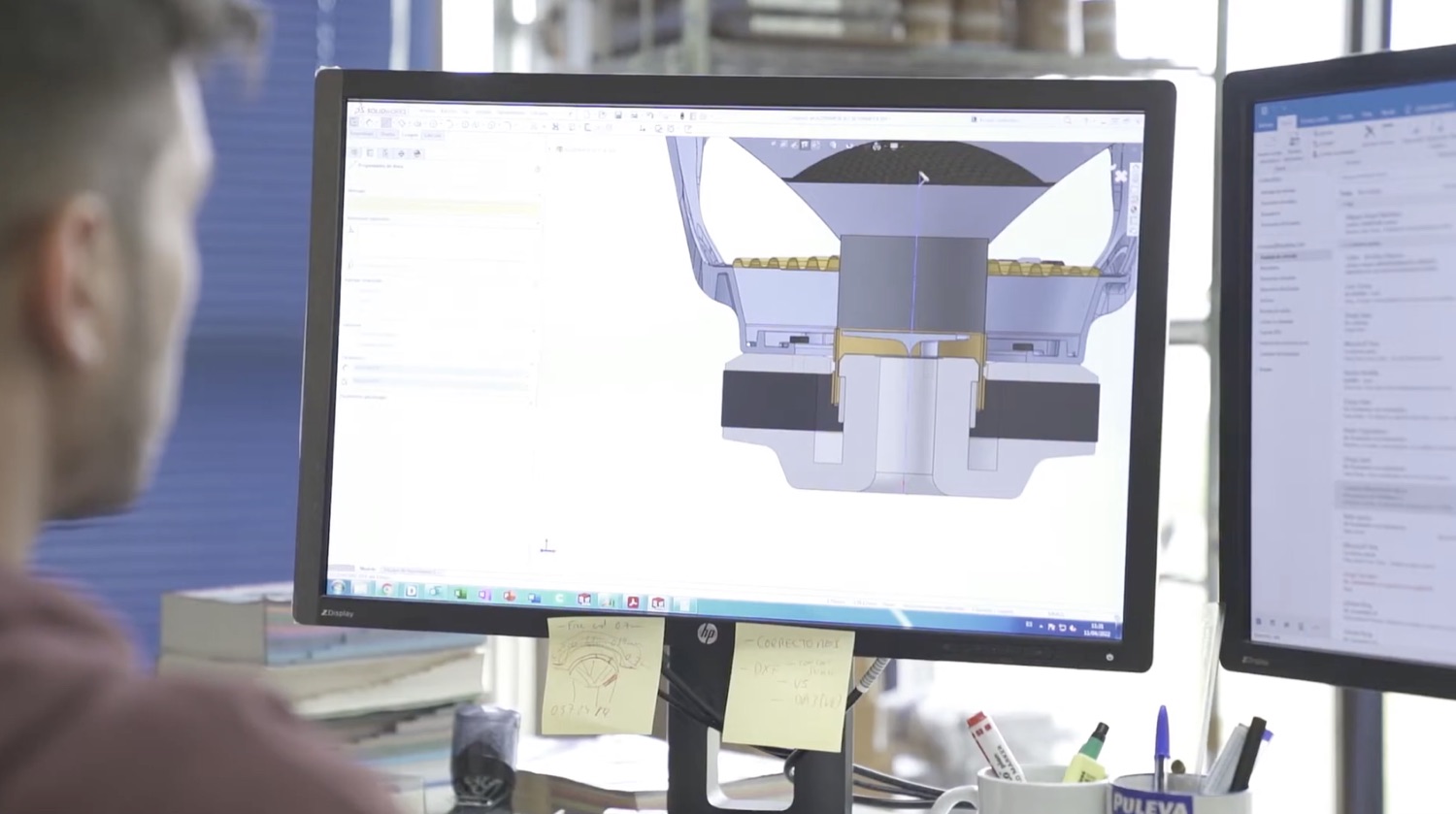

Diseño de los transductores con CAD
Diseño de los transductores con CAD

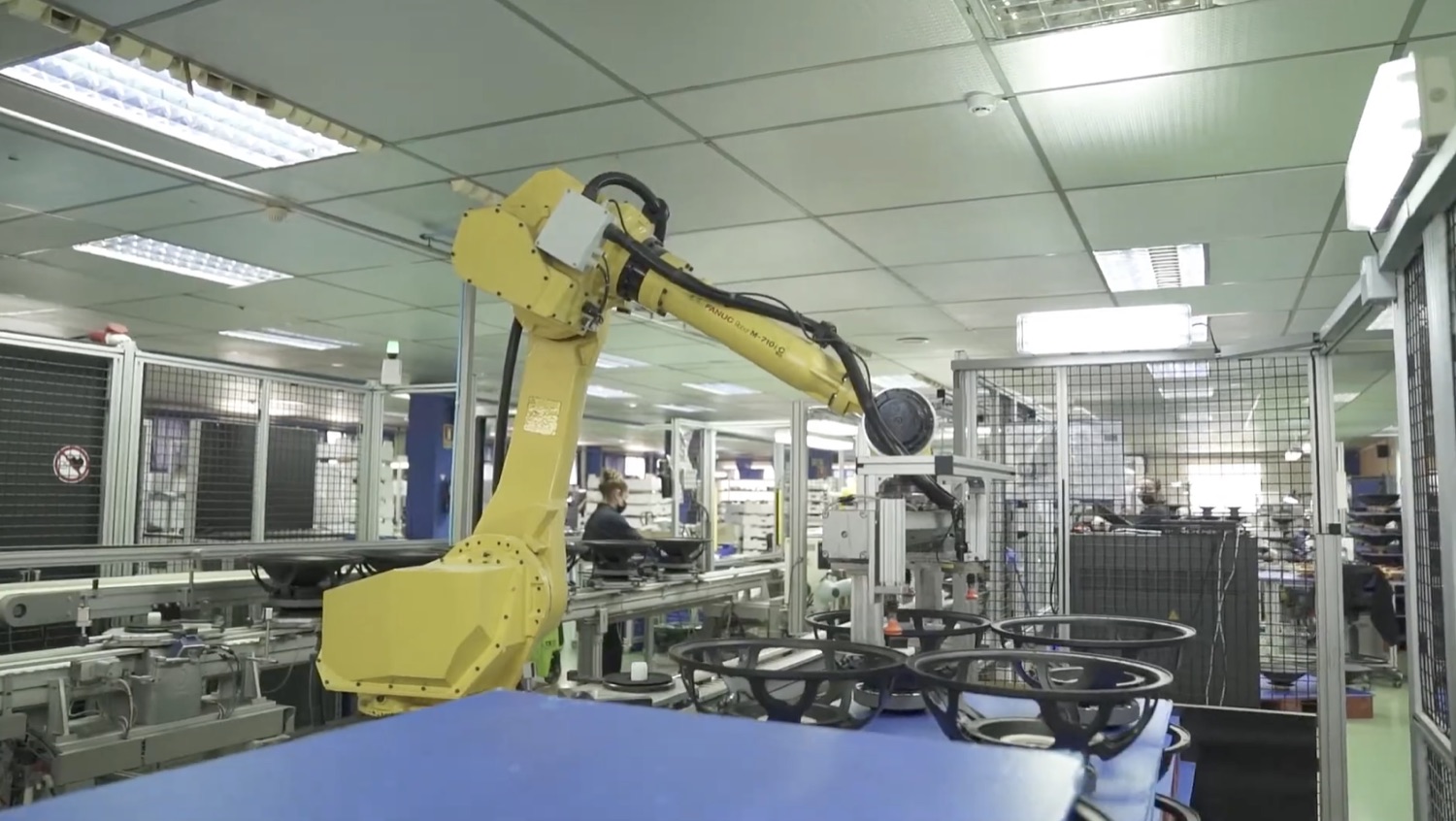

Línea de producción automatizada
Línea de producción automatizada

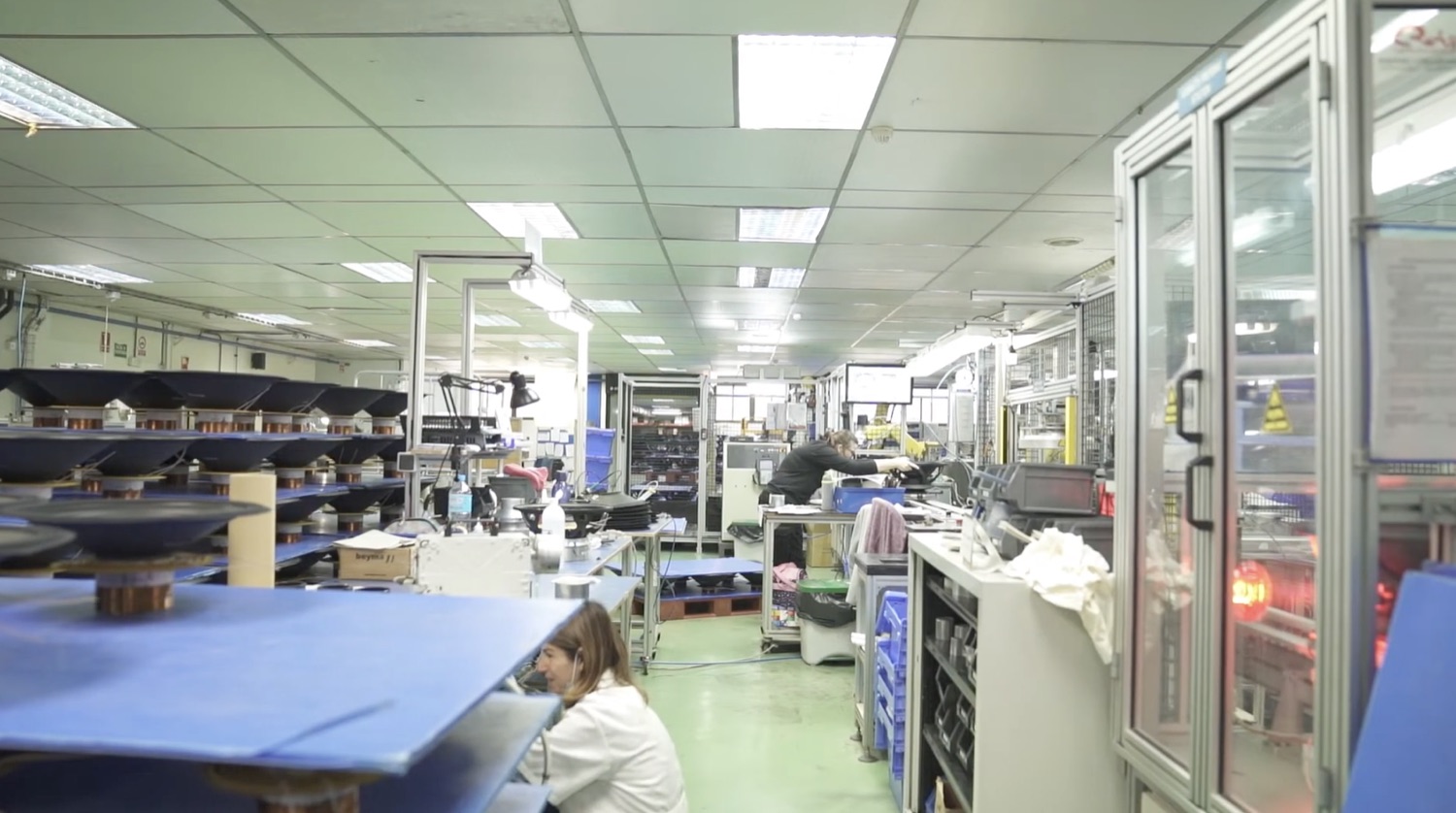

Montaje y control a mano en el taller
Montaje y control a mano en el taller

Los dos transductores del Opus I

Beyma 8NMFW

Beyma 8NMFW

Woofer de 8″ · medios-graves

Diámetro
200 mm · 8″
Impedancia
8 Ω · mínimo 7,4 Ω
Potencia
200 W AES
Cono
Fibra de carbono
Bobina
2″ QUATTRO in/out de aluminio
Xmax
±9 mm
Motor
Cerámico (FEA) · refrigeración Malt Cross®
Beyma T25M

Beyma T25M

Tweeter de cúpula · 1″

Cúpula
25,4 mm · aluminio-magnesio
Impedancia
4 Ω · mínimo 3,3 Ω
Potencia
20 W AES
Sensibilidad
88 dB · 2,83 V / 1 m
Respuesta
1,5 – 30 kHz
Corte recomendado
2,5 kHz · 12 dB/oct
Motor
Cerámico optimizado (FEA)

Mediciones

Del banco de pruebas a la cámara anecoica

Mediciones provisionales

Las gráficas que se muestran más abajo son preliminares: se han tomado en una sala normal —no anecoica— aplicando una puerta de tiempo para aislar el sonido directo. Sirven para afinar el diseño, pero aún no son la palabra definitiva. La certificación final llegará con las mediciones en cámara anecoica, y estos datos se actualizarán entonces.

Un altavoz no se «afina de oído». Se mide, se corrige y se vuelve a medir, decenas de veces, hasta que los números confirman lo que buscamos. Así se separa el diseño real de la simple opinión, y así se hace en cualquier proyecto que aspire a llegar al mercado con garantías.

Ver el método de medición y las gráficas

Por qué un altavoz debe ser lo más plano posible

Un altavoz es, ante todo, un traductor: convierte una señal eléctrica en sonido. El ideal es que no invente nada —que devuelva cada frecuencia, del grave más profundo al agudo más fino, con el mismo peso con el que quedó grabada—. Cuando dibujamos su respuesta en frecuencia (nivel de sonido frente a frecuencia), esa fidelidad se ve como una línea lo más recta y horizontal posible.

Cada desviación de esa línea es una mentira que el altavoz añade a la música. Un pico hace que una zona —por ejemplo, unos agudos brillantes o unos graves hinchados— suene más fuerte de lo que debería y se imponga al resto; con el tiempo cansa el oído. Un valle hace lo contrario: entierra información que sí estaba en la grabación y que ya no oiremos nunca. Un altavoz plano no es un altavoz «frío», es un altavoz honesto: el carácter debe ponerlo la grabación, la sala y tu gusto, no un altavoz que colorea siempre igual.

Y no basta con que la línea sea plana justo delante del altavoz: también importa cómo se comporta el sonido que se escapa hacia los lados y rebota en la sala (la directividad). Los estudios de Floyd Toole y Sean Olive demuestran que la combinación de una respuesta plana en el eje con una directividad que decae de forma suave y progresiva es, estadísticamente, lo que los oyentes prefieren en pruebas a ciegas. Ese es el objetivo que perseguimos con cada medición.

El proceso en dos etapas

01

Mediciones preliminares en sala real

Antes de gastar un solo euro en una cámara anecoica, el prototipo se mide en una habitación corriente. El reto es que las paredes, el suelo y el techo devuelven ecos que ensucian la medida. La solución no es una sala perfecta, sino un método riguroso:

  • Micrófono de medición calibrado. Cada micro trae su propio fichero de calibración, que corrige sus pequeñas imperfecciones para que lo que registra sea fiel al sonido real, no al carácter del micrófono.

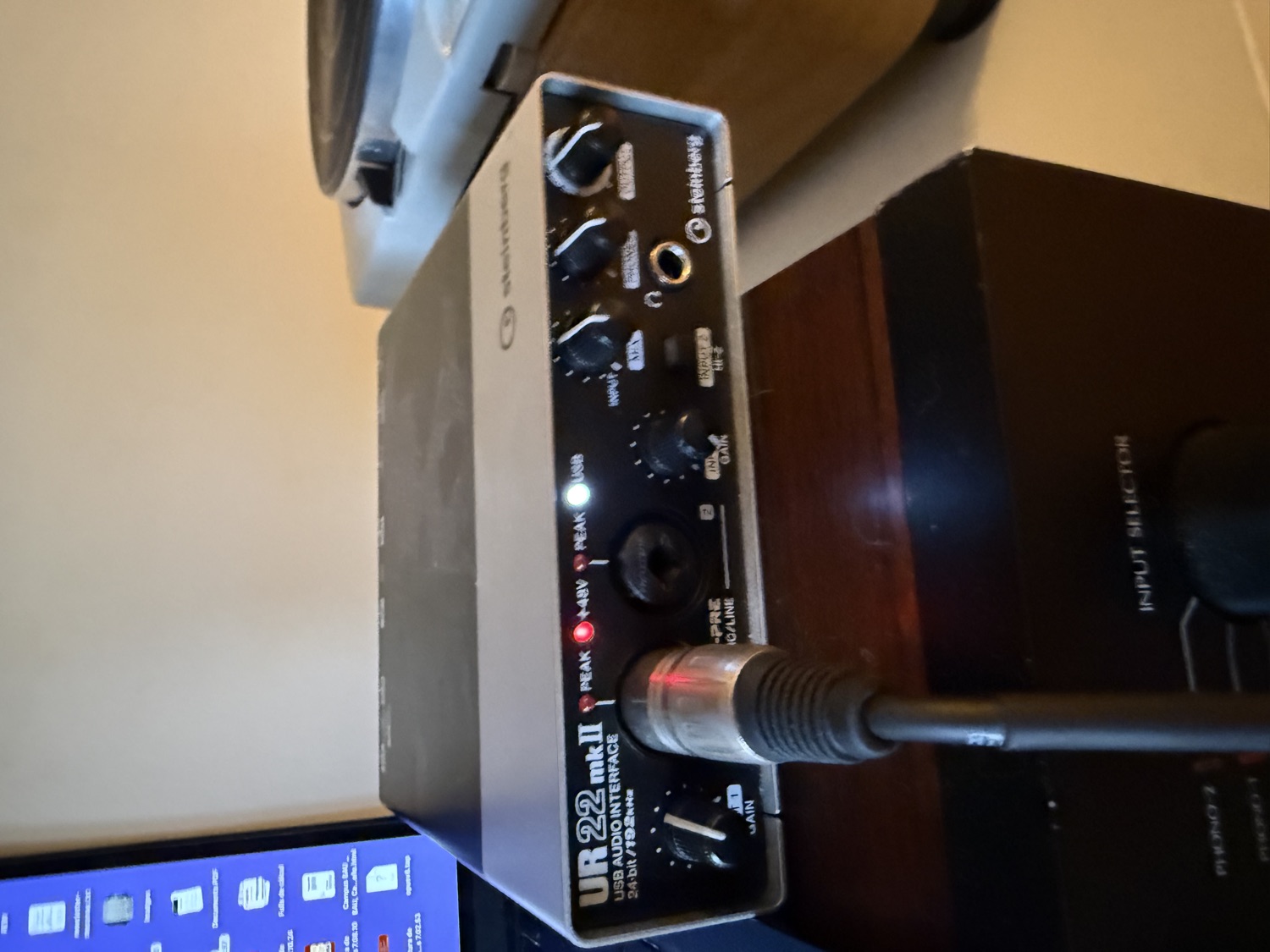

  • Tarjeta de sonido calibrada. La interfaz de audio se referencia consigo misma (bucle de calibración) para que ni la captura ni la reproducción introduzcan su propia huella en la medida.
  • Ordenador con REW y puerta de tiempo. Con el programa REW (Room EQ Wizard) se aplica una puerta de tiempo: se recorta la respuesta justo antes de que lleguen los primeros ecos de las paredes, de modo que la medición «ve» solo el sonido directo del altavoz. Es una anecoica «sintética», válida a partir de cierta frecuencia.
  • Colocación equidistante y lejos de las paredes. El altavoz y el micrófono se sitúan en alto, centrados y lo más separados posible de cualquier superficie. Cuanto más tarden los ecos en llegar, más larga es la ventana de tiempo limpia y más abajo en frecuencia se puede fiar uno de la medida.

Con este montaje se entra en el bucle de trabajo real: medir, ajustar un valor del crossover, volver a medir. Repetido decenas de veces, es lo que permite afinar el filtro divisor hasta cuadrar la curva objetivo. Los graves, donde la puerta de tiempo deja de ser fiable, se miden aparte en campo cercano y se empalman con el resto.

Una toma de medición preliminar en sala, en vídeo.
02

Certificación en cámara anecoica

Una cámara anecoica es una sala construida para que no exista ningún eco: sus paredes absorben todo el sonido y el altavoz se mide como si estuviera flotando en el espacio abierto, sin reflexiones ni límites de ventana de tiempo. Es la medida perfecta.

Pero su alquiler cuesta miles de euros por sesión. Por eso no es la herramienta con la que se desarrolla un altavoz, sino la que lo certifica al final: cuando el diseño ya está afinado con las mediciones preliminares, la anecoica confirma con precisión total la respuesta completa —incluida la zona grave y la respuesta fuera de eje— y sella la calidad del resultado. Llevar a la cámara un diseño a medio hacer sería tirar el dinero; llevarlo ya pulido es el paso lógico y responsable.

Gráficas del prototipo

Datos provisionales, medidos en sala con puerta de tiempo · pendientes de validación en cámara anecoica.

Respuesta en frecuencia en el eje (medición a 1 m, canales izquierdo y derecho superpuestos). La curva se mantiene dentro de una banda estrecha —del orden de ±3 dB— desde unos 50 Hz hasta 20 kHz, con una caída limpia y progresiva en el extremo grave. Es justo la línea plana y honesta que se busca. Suavizado psicoacústico.
Respuesta en frecuencia en el eje (medición a 1 m, canales izquierdo y derecho superpuestos). La curva se mantiene dentro de una banda estrecha —del orden de ±3 dB— desde unos 50 Hz hasta 20 kHz, con una caída limpia y progresiva en el extremo grave. Es justo la línea plana y honesta que se busca. Suavizado psicoacústico.
Comportamiento fuera de eje: la misma caja medida en el eje (verde) y girada 45°, 90° y 120°. Los agudos van decayendo de forma suave y ordenada a medida que nos apartamos del frente, sin roturas bruscas —la directividad progresiva que la literatura (Toole, Olive) asocia a la preferencia en escucha—. Por debajo de ~1 kHz todas las curvas convergen: el altavoz radia igual en todas direcciones.
Comportamiento fuera de eje: la misma caja medida en el eje (verde) y girada 45°, 90° y 120°. Los agudos van decayendo de forma suave y ordenada a medida que nos apartamos del frente, sin roturas bruscas —la directividad progresiva que la literatura (Toole, Olive) asocia a la preferencia en escucha—. Por debajo de ~1 kHz todas las curvas convergen: el altavoz radia igual en todas direcciones.
La impedancia, para quien quiera profundizar

Qué es la impedancia y por qué la medimos

La impedancia es la resistencia que el altavoz opone a la corriente que le manda el amplificador, y cambia con cada frecuencia. Medirla no necesita cámara anecoica —basta un montaje eléctrico con una resistencia de referencia—, así que, a diferencia de las curvas acústicas de arriba, estas ya son definitivas. Y su forma es una radiografía honesta de lo que ocurre dentro de la caja: dónde resuena el woofer, a qué frecuencia está afinado el puerto y qué carga verá el amplificador que conectes.

Medidas eléctricas reales. La curva del sistema combina el woofer medido con un modelo del tweeter, pendiente de su propia medición.

Impedancia eléctrica del woofer 8NMFW medida con REW en tres montajes. Al aire libre, el pico marca su frecuencia de resonancia (Fs ≈ 44 Hz). Dentro de la caja sellada ese pico sube; y con el puerto bass-reflex abierto se desdobla en dos jorobas con un valle entre ellas —la firma inconfundible de una caja bass-reflex—, cuyo fondo señala la sintonía del puerto (Fb ≈ 52 Hz). De estas curvas se leen los parámetros reales del altavoz ya montado.
Impedancia eléctrica del woofer 8NMFW medida con REW en tres montajes. Al aire libre, el pico marca su frecuencia de resonancia (Fs ≈ 44 Hz). Dentro de la caja sellada ese pico sube; y con el puerto bass-reflex abierto se desdobla en dos jorobas con un valle entre ellas —la firma inconfundible de una caja bass-reflex—, cuyo fondo señala la sintonía del puerto (Fb ≈ 52 Hz). De estas curvas se leen los parámetros reales del altavoz ya montado.
La impedancia que «ve» el amplificador con el filtro completo montado: dice cuán exigente es el altavoz como carga eléctrica. En la banda grave se mantiene en torno a los 8 Ω del woofer, y baja hasta un mínimo de 3,1 Ω hacia los 8 kHz, ya en territorio del tweeter —que es un transductor de 4 Ω, con 3,1 Ω de resistencia en continua—. Por eso el Opus I se declara como 4 Ω nominales y no como 8: cualquier amplificador estable a 4 Ω lo mueve con holgura. La curva del woofer es medición real; la del tweeter procede todavía de los datos de fábrica, y medirlo afinará tanto ese mínimo como la fase.
La impedancia que «ve» el amplificador con el filtro completo montado: dice cuán exigente es el altavoz como carga eléctrica. En la banda grave se mantiene en torno a los 8 Ω del woofer, y baja hasta un mínimo de 3,1 Ω hacia los 8 kHz, ya en territorio del tweeter —que es un transductor de 4 Ω, con 3,1 Ω de resistencia en continua—. Por eso el Opus I se declara como 4 Ω nominales y no como 8: cualquier amplificador estable a 4 Ω lo mueve con holgura. La curva del woofer es medición real; la del tweeter procede todavía de los datos de fábrica, y medirlo afinará tanto ese mínimo como la fase.

Emparejamiento

Con qué amplificarlo

Es la pregunta que más se repite y la que casi ningún fabricante responde con números. Aquí están: el Opus I es un altavoz fácil de mover, y la curva de impedancia medida lo demuestra.

Ventana de potencia recomendada

20 W120 W

por canal · amplificador estable a 4 Ω

Cualquier amplificador estable a 4 Ω

El Opus I se declara como 4 Ω nominales, no como 8: el woofer 8NMFW es de 8 Ω, pero el tweeter T25M es de 4 Ω y el mínimo del sistema con el filtro montado baja a 3,1 Ω hacia los 8 kHz —una zona donde la música tiene poquísima energía—. En la banda grave, donde se pide de verdad corriente al amplificador, la carga se mantiene en torno a los 8 Ω. Cualquier amplificador que declare estabilidad a 4 Ω lo mueve con holgura, y eso hoy son prácticamente todos.

Poca potencia da mucho volumen

Con 90 dB de sensibilidad (1 W a 1 m), bastan unos 20 W por canal para superar holgadamente los 95 dB de pico en el punto de escucha de un salón normal. La potencia sobrante es margen de tranquilidad, no una necesidad.

Las válvulas le sientan bien

La combinación de sensibilidad alta y carga sin extremos hace del Opus I una caja agradecida para amplificación valvular. Un integrado de válvulas de 20-30 W lo gobierna sin quedarse corto.

Bi-cableado y bi-amplificación

La placa de terminales sale preparada para bi-cablear o bi-amplificar si quieres explorar esa vía. No es obligatorio: con un solo par de cables el altavoz funciona exactamente como fue diseñado.

Vídeo

Vídeos

El montaje

Qué te espera si eliges el kit

Montar el Opus I no es un examen de carpintería. El diseño está resuelto para que el resultado dependa del proyecto y no de la mano de quien lo construye: las piezas solo encajan en su posición correcta, el filtro llega montado y comprobado, y las propias varillas de acero hacen de sargentos mientras la cola seca.

NivelPrincipianteno hace falta experiencia previa en carpintería ni en electrónica
Tiempo≈ 2 hla pareja completa · aparte queda el secado de la cola
SoldaduraNingunael filtro llega montado, medido y comprobado de fábrica
SargentosNo hacen faltalas cuatro varillas M8 comprimen el conjunto por sí solas

Lo que llega a tu casa

01

Recinto «Lira»

Las láminas de las dos cajas, numeradas y ya ensartadas en sus varillas en el orden de montaje.

02

Transductores

Dos woofers Beyma 8NMFW de 8″ y dos tweeters Beyma T25M, en su embalaje de fábrica.

03

Herrajes y filtro

Las dos placas de crossover ya montadas y comprobadas, la tornillería, las placas de terminales y el material de sellado.

El montaje, paso a paso

  1. 01

    Encolar y apilar

    Las láminas ya vienen en su orden, ensartadas en las varillas. Se van separando, se les da cola en la cara de contacto y se vuelven a bajar por las varillas. Al estar guiadas por los cuatro ejes de acero, no pueden descuadrarse.

  2. 02

    Apretar las varillas

    Se aprietan las tuercas de las cuatro varillas M8 y el conjunto queda bajo presión constante. Esa compresión sustituye a los sargentos y garantiza el sellado entre capas, sin juntas a tope.

  3. 03

    Montar el filtro dentro

    La placa del crossover está recortada con el perfil del propio recinto para poder entrar por el hueco del woofer, que es la única vía de acceso al interior. Se coloca y se conecta a la placa de terminales trasera. No hay que soldar nada.

  4. 04

    Colocar los transductores

    El woofer y el tweeter se atornillan sobre sus rebajes del frontal, que los dejan enrasados a paño con la madera. Conectas los faston respetando la polaridad y cierras.

  5. 05

    Darle el acabado

    El recinto llega en MDF visto, listo para pintar, lacar o tratar. Aquí decides tú: es la parte del proceso donde el kit deja de ser un producto y pasa a ser tuyo.

Lo que pones tú

  • Cola de carpintero (PVA)
  • Llave fija o de carraca del 13, para las tuercas de las varillas M8
  • Destornillador para fijar los transductores
  • Un paño húmedo para retirar la cola sobrante
  • Papel de lija fino, solo si vas a lacar el recinto tú mismo

Lo que no incluye el kit

  • El acabado del recinto: pintura, laca o barniz los pones tú (la versión montada sí llega acabada).
  • El cable de altavoz hasta tu amplificador.
  • El amplificador. Abajo tienes la guía de con qué moverlo.

Código abierto

Materiales para la comunidad

Creemos en el conocimiento compartido. Con el lanzamiento del kit se liberarán de forma gratuita los planos de corte, los modelos 3D y el esquema del filtro. Los enlaces en gris aún no están disponibles.

Planos de corte CNC

Ficheros de corte de las 23 láminas y el frontal del recinto «Lira».

  • Planos de corte CNC (.dxf / .pdf)próximamente
Placa de bornes por corte láser

Placa de terminales posterior a medida, en metacrilato negro cortado por láser: grabado y taladros para los bornes de altavoz.

  • Plano de corte láser de la placa de bornes (.dxf / .svg)próximamente
Esquema del filtro
Especificaciones de los transductores

Hojas de datos oficiales de Beyma de los altavoces que monta el kit.

Cómo conseguirlo

Dos maneras de tener el Opus I

El Opus I se ofrece de dos maneras, para que elijas según lo que buscas: montarlo tú mismo y ahorrar entendiendo el altavoz por dentro, o recibirlo terminado y listo para sonar.

Próximamente Reserva de la 1ª serie

Serie limitada y numerada

La reserva de la primera serie del Opus I se abrirá pronto: unidades numeradas y firmadas a mano, con pago fraccionado y reembolsable hasta el envío. Déjanos tu contacto y te avisamos en cuanto abra.

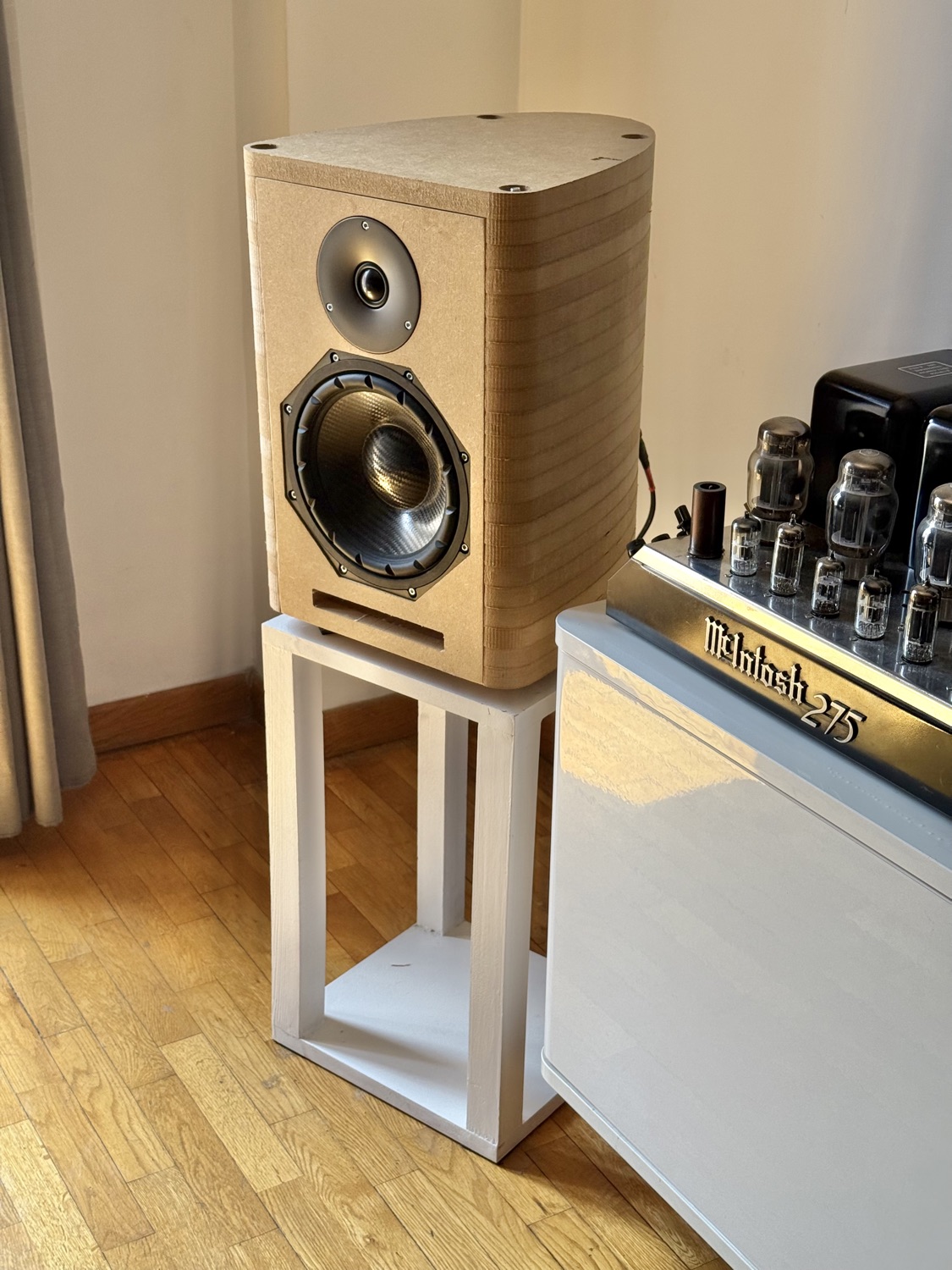

Opus I montado a partir del kit, con el recinto en MDF visto
Así queda el kit una vez montado, en MDF visto.

Vía 1 · Kit

En kit, para montarlo en casa

Recibes el Opus I en tres cajas y lo ensamblas tú, con todo guiado paso a paso.

  • Tres cajas: las maderas del recinto «Lira», los transductores Beyma y el crossover ya montado y comprobado.
  • Instrucciones ilustradas y un código QR con vídeos del montaje paso a paso.
  • Montaje de unas dos horas por pareja de cajas, al estilo de un mueble de Ikea: las piezas llegan numeradas y machihembradas, y solo encajan en su posición correcta.
  • El recinto se recibe listo para pintar o tratar: le das el acabado tú mismo, en casa, a tu gusto.
  • La vía más económica y la que te permite comprender el altavoz por dentro.
Próximamente
Opus I montada y acabada en lacado blanco (simulación, no muestra real)
Simulación, no muestra real. Acabados por definir.

Vía 2 · Montada

Montada y acabada

Recibes las cajas terminadas en taller, listas para colocar y conectar.

  • Cajas completamente montadas y ajustadas en taller, con la calidad estándar de un equipo comprado en una tienda tradicional.
  • A elegir entre tres acabados diferentes.
  • No tienes que montar nada: llegan listas para colocar en su sitio y disfrutar.
Próximamente

Acabados de la versión montada

Simulaciones · no son muestras reales

Estas imágenes son simulaciones, no muestras reales. Los acabados definitivos todavía están por definir.

Opus I — acabado Negro · frontal blanco mate (simulación)
Negro · frontal blanco mateCuerpo lacado negro brillante con frontal blanco mate.
Opus I — acabado Blanco · frontal grafito (simulación)
Blanco · frontal grafitoCuerpo lacado blanco con frontal gris grafito.
Opus I — acabado Rojo brillante (simulación)
Rojo brillanteLacado rojo intenso con frontal blanco.
Opus I — acabado Madera natural (simulación)
Madera naturalChapa de madera con frontal gris grafito.

O compra los módulos por separado

Si ya tienes parte del equipo o prefieres espaciar el coste, el sistema también se distribuye de forma modular. Los transductores se ofrecen a su precio de tienda (PVP); el ahorro está en construirte tú mismo el recinto, evitando el coste de fabricación, el embalaje y el envío.

Kit de Madera Opus I23 láminas + frontal mecanizado en CNC, listo para encolar.Próximamente
Kit de TransductoresPareja de Beyma 8NMFW + T25M seleccionados, a precio especial para la comunidad.Próximamente
Filtro Pasivo AvanzadoComponentes Jantzen Audio. Opción: kit para soldar o placa terminada.Próximamente

Dudas

Preguntas frecuentes

El proyecto aún está en prototipo. ¿Qué significa eso?

Que el diseño ya es el definitivo —el recinto «Lira», los transductores Beyma y el filtro Jantzen que ves en la ficha son los que se fabrican—, pero el producto todavía está en la última fase de ajuste: el acabado se está cerrando y quedan pendientes las mediciones en cámara anecoica. Puedes seguir el estado real del proyecto en la línea de tiempo del principio de esta página, que se actualiza según avanza.

¿Los acabados de las fotos son los definitivos?

No. Las imágenes de acabados son simulaciones, no muestras reales, y los acabados definitivos están por definir. El acabado depende de cómo compres el Opus I:

  • Kit de automontaje: llega en MDF sin pintar, para que lo acabes tú en casa a tu gusto.
  • Versión montada: eliges entre varios acabados, que confirmamos contigo antes de fabricar tu unidad.
¿Y si lo monto mal?

Es la duda razonable de cualquiera que se plantea un kit, y el diseño está pensado justo para eso: las láminas van numeradas, ensartadas en sus varillas y machihembradas, de modo que solo encajan en una posición. El filtro llega montado y comprobado, así que no hay nada que soldar ni que calcular. Mientras la cola no ha fraguado todavía puedes rectificar la posición de una lámina. Y si te atascas, escribes directamente al diseñador: aquí no hay servicio de atención al cliente de por medio.

¿Hace falta ser carpintero o saber electrónica?

No. El montaje es de unas dos horas para la pareja completa y no requiere ni soldadura ni sargentos ni herramienta especial: las cuatro varillas de acero hacen la compresión mientras seca la cola. En la sección «El montaje» de esta página tienes el detalle del nivel, el tiempo, las herramientas y lo que hay en cada caja.

¿Dónde se diseña y se fabrica?

El Opus I se diseña en Barcelona y los transductores son de Beyma, que diseña y fabrica en Moncada (Valencia). El mecanizado CNC del recinto y el lacado se hacen también en talleres del área de Barcelona. Hasta la fecha es el primer kit comercial de altavoces diseñado y fabricado en España con transductores Beyma.

¿Tiene garantía?

Sí, la garantía legal de 3 años. Además, al estar hecho a mano por su autor, cualquier incidencia se atiende directamente, sin intermediarios.

Presentación pública

Otoño 2026

Si quieres recibir un aviso cuando se abran las primeras audiciones físicas o los detalles de la precompra de la serie limitada, déjame tu contacto.

Mantente informado

Quiero saber sobre…

Comunidad

Preguntas y respuestas

El canal queda abierto para discutir simulaciones, proponer modificaciones o resolver dudas técnicas directamente con el diseñador.

Únete a la comunidad del Opus I

Entra en el grupo del proyecto para seguir la construcción, compartir tus avances y resolver dudas técnicas directamente con el diseñador.

Ir al grupo del Opus I

0 comentarios

Cargando…

Opus IDiseñado por Josep M. Marimon · Proyecto abierto en la comunidad de HifiCafé
Menú
Idioma

Inicia sesión para más funciones
